地形面

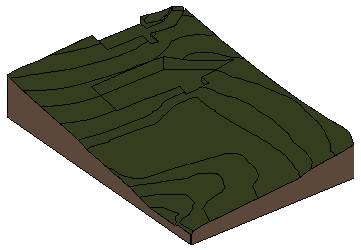

外構の地形を表現するには、Revit モデルで地形面を作成します。

[外構]タブ [モデル外構]パネル

(地形面)
(サブ領域)
(地形面を分割)
(地形面を合成)
(整地)

このセクションの内容

地盤面について
[地盤面]ツールは、点または読み込まれたデータを使用して地盤面の設定を行います。3D ビューまたは外構図で、地盤面を作成できます。
点を配置して地盤面を作成する
作図領域に点を配置して、地盤面を作成します。
等高線データを読み込んで地盤面を作成する
DWG、DXF、DGN ファイルから読み込んだ 3D 等高線データに基づいて地盤面を自動的に生成します。
点ファイルを使用して地盤面を作成する
土木設計アプリケーションから点ファイルを書き出し、Revit LT モデルに読み込んで地盤面を作成します。
地盤面を簡略化する
地盤面の各点で三角形のジオメトリが作成されると、計算負荷が大きくなります。地盤面が多くの点で作成されている場合は、地盤面を簡略化してシステムパフォーマンスを改善させることができます。
地盤面のサブ領域を作成する
サブ領域は、地盤面全体のエリアのうち、マテリアルなどさまざまなプロパティセットを適用できるエリアを設定します。
地盤面を分割する
地盤面を 2 つの異なる面に分割して、それらを個別に編集することができます。
地盤面を合成する
独立した 2 つの地盤面を 1 つのサーフェスに合成することができます。
地盤を整地する
提案された外構設計を作成するには、地盤面の領域を整地し、選択したポイントの高さを変更します。
地盤面とサブ領域のプロパティ
[地盤面]ツールを使用して地盤面やサブ領域のプロパティを表示、変更します。

親トピック: 外構の設計
