平面図ビューの柱ファミリの表示プロパティを指定する

ファミリの平面図ビュー内で指定した切断面を使用することにより、平面図ビューに意匠柱や構造柱を表示できます。

  1. 柱ファミリを開くか、新しい柱ファミリを開始します。
  2. [作成]タブ [プロパティ]パネル (ファミリ カテゴリとパラメータ)をクリックします。
  3. [ファミリ カテゴリとパラメータ]ダイアログの[ファミリ パラメータ]で、[平面図にファミリ プレカットを表示]パラメータを選択または選択解除します。
    平面図ビューに柱を表示する場合 操作...
    モデルの平面図ビューの切断面に基づいて表示する場合 パラメータをオフにします。
    モデルの平面図ビューの切断面に関わらず、一貫して表示する場合 パラメータを選択します。柱は、ファミリ エディタの平面図ビューで指定した切断面を使用して表示します。
  4. [OK]をクリックします。
  5. 柱ファミリを保存します。

    柱ファミリをモデルにロードすると、その柱は、ファミリ エディタで指定したパラメータ設定に従って表示されます。

意匠柱の例

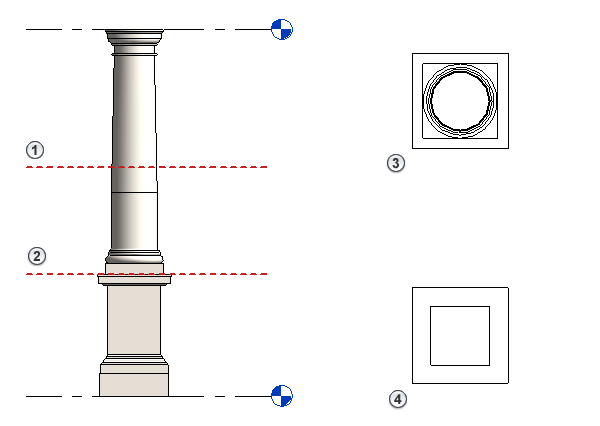

次のイメージは、モデルにロードした柱ファミリのさまざまなビューです。分かりやすくするために水平線を追加しています。

ファミリに設定された断面

モデルに設定された断面

モデルの柱の平面図ビュー。ファミリで[平面図にファミリ プレカットを表示]を選択

モデルの柱の平面図ビュー。ファミリで[平面図にファミリ プレカットを表示]を選択していない(選択解除)

構造柱の例

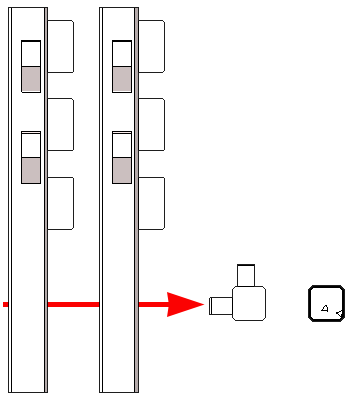

次のイメージは、[平面図にファミリ プレカットを表示]を有効(左)および無効(右)にして描画した、コーベル付きの柱ファミリを示しています。モデルの平面図ビューの切断面は、柱の表示に影響を与えていないことに注目してください。水平の矢印は、右側の断面図の切断面を示します。
