軒の切り取りを変更する

屋根を作成後、軒先端のカットを指定して、軒のスタイルを変更します。

1. 作図領域で、屋根を選択します。
2. プロパティ パレットの[軒先端のカット]で、[鉛直カット]、[2 カット - 鉛直]、[2 カット - 垂直]のいずれかを選択します。
3. [2 カット - 鉛直]、[2 カット - 垂直]を選択した場合、[鼻隠し高さ]にゼロから屋根の厚さまでの値を指定します。

軒の切り取りの例

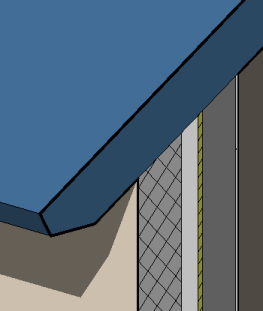

鉛直カットの軒

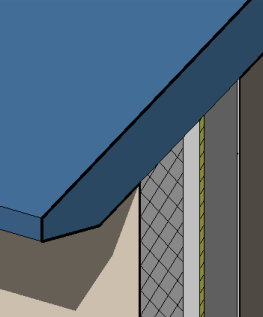

2 カット鉛直の軒

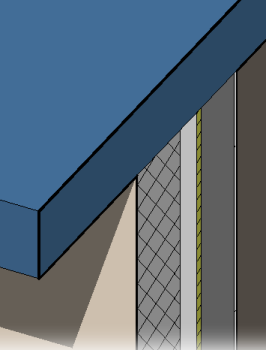

2 カット垂直の軒
