スラブ ハンチを追加するには、床の水平エッジを選択します。スラブ ハンチの配置は 2D ビュー(平面図ビューや断面図ビューなど)または 3D ビューで行うことができます。
- [建築]タブ
[構築]パネル [床]ドロップダウン
(床: スラブ ハンチ)をクリックします。 - スラブ ハンチを配置するには、床の水平のエッジをハイライト表示し、クリックします。
有効な参照の位置は、ステータス バーで確認できます。たとえば、床にスラブ ハンチを配置する場合、ステータス バーには[床 : 基本床 : 参照]と表示されます。モデル線分をクリックしても、スラブ ハンチを配置することができます。
断面図ビューでスラブ ハンチを配置する場合、カーソルを床のコーナー付近に合わせて参照をハイライト表示します。

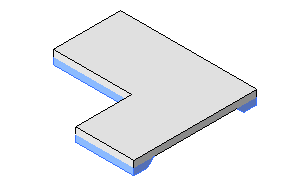

複数のハンチをクリックすると、Revit LT ではそれが連続した 1 つのスラブ ハンチとして処理されます。スラブ ハンチのセグメントがコーナーで接する場合は、留め継ぎされます。
- 現在のスラブ ハンチを完了するには、[修正 | 配置 スラブ ハンチ]タブ [配置]パネル
[スラブ ハンチを再実行]をクリックします。 - 別のスラブ ハンチを開始するには、カーソルを新しいエッジに移動し、クリックして配置します。
- スラブ ハンチの配置を終了するには、[修正 | 配置 スラブ ハンチ] [選択]パネル [修正]をクリックします。
