Autodesk® Inventor、SolidWorks、PTC® Creo、UGNX から起動するには、次のステップを実行します。
ステップ 1: CAD を起動してモデルを開く
次のフォルダから Centrif-Pump アセンブリを開きます。
Users¥Public¥Public Documents¥Autodesk¥CFD 2016¥Tutorials¥<cad>¥centrif-pump
注:
- <cad> は、Inventor、SolidWorks、PTC Creo、または UGNX です。
- Autodesk® CFD Flex を使用している場合は、このチュートリアルは、Users¥Public¥Public Documents¥Autodesk¥CFD Flex 2016¥Tutorials¥<cad>¥centrif-pump にあります。
ステップ 2: モデルを起動する
コマンドをクリックし、[アクティブ モデル]を起動します。

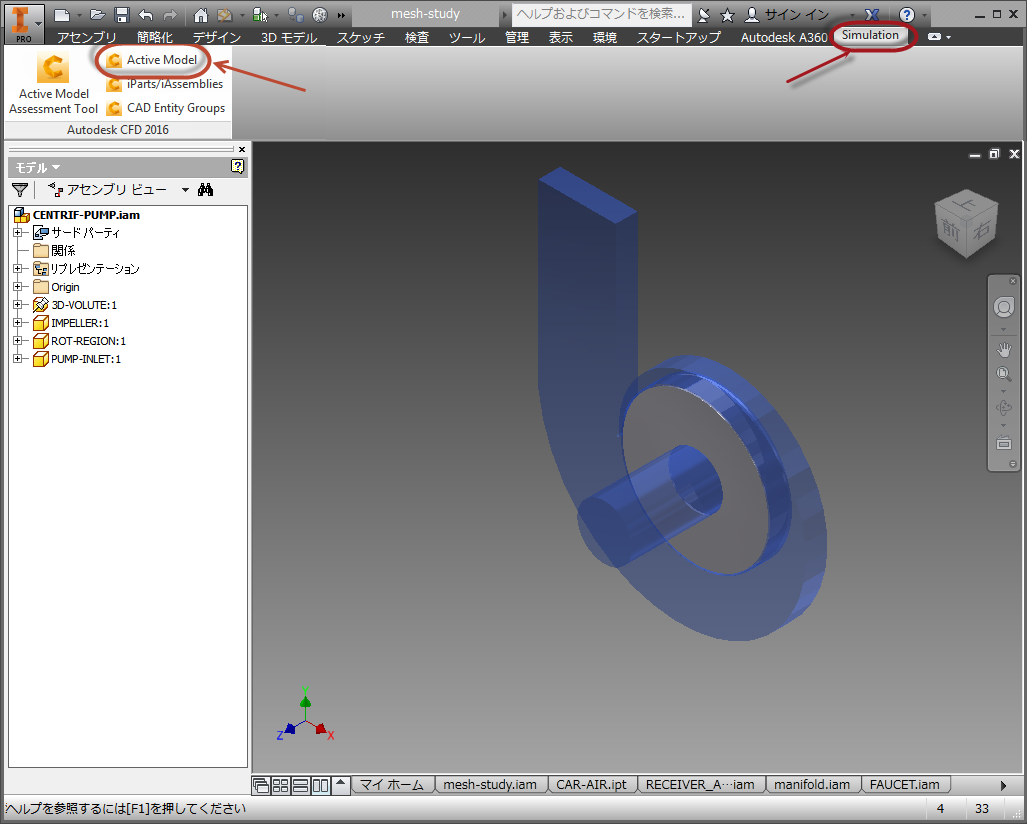

たとえば、Autodesk® Inventor から起動する場合は、[シミュレーション]と[アクティブ モデル]をクリックします。
ステップ 3: デザイン スタディを作成する
[デザイン スタディ マネージャ]ダイアログが開きます。このチュートリアルでは、[スタディ名]、[設計名]、[シナリオ名]、[スタディ パス]を既定のままにします。
[起動]をクリックします。
Autodesk® CFD が起動し、チュートリアル用にデザイン スタディが作成されます。
注: [ジオメトリ ツール]ダイアログが表示された場合は、それを閉じてから次のステップに進みます。
