このステップでは、シナリオ間をアニメーション表示する代わりに、複数のビューポートで流速フィールドを横に並べて比較します。
デザインレビューセンターの下でImage 2をクリックして流速のサマリーイメージを表示します。

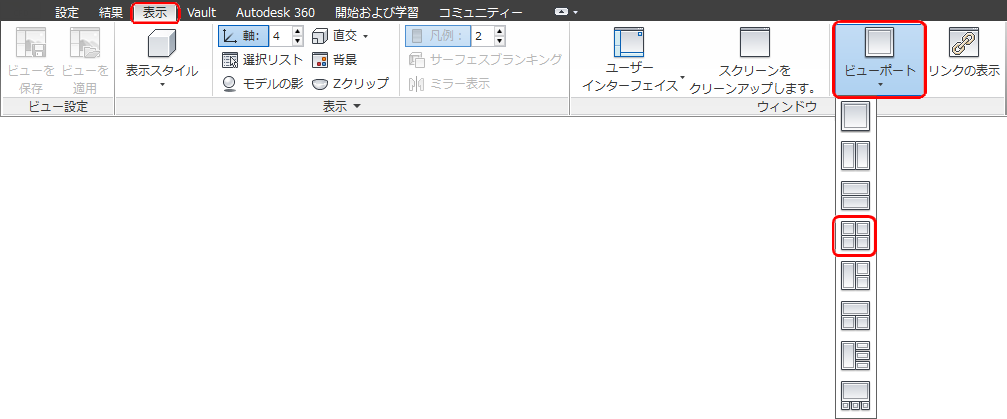

4つのビューポートを表示するには、表示タブでビューポートをクリックし、4を選択します：

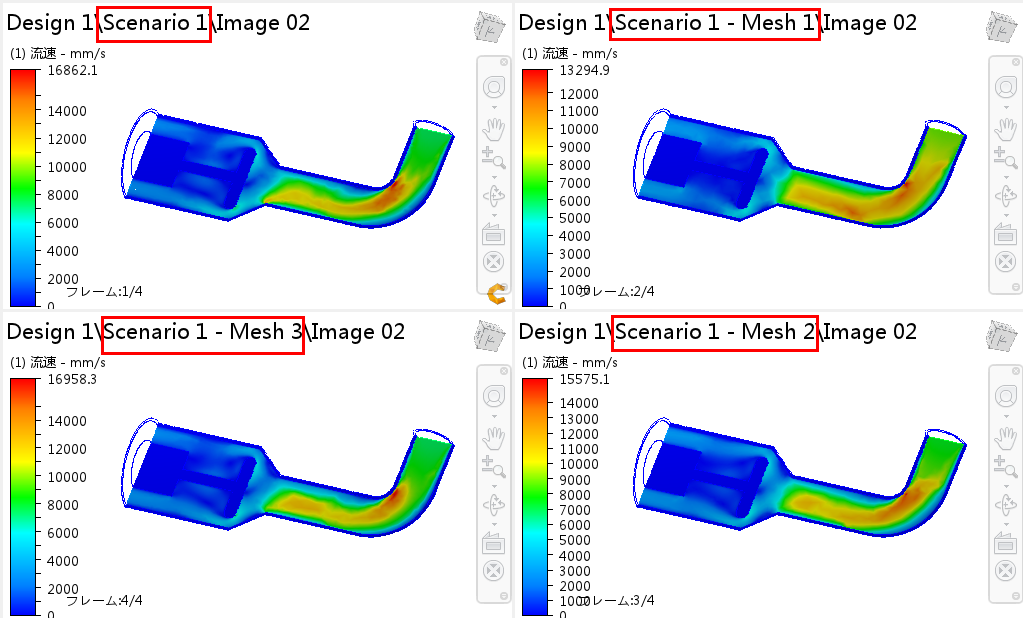

メッシュが結果に与える効果がよくわかるように、ズームインし、モデルの方向を調整します。各ビューポートをクリックし、デザイン レビューセンターでスライダを使用して、シナリオを図に示すように表示します。
注: この図では、初期メッシュの結果が右上隅に、最終メッシュの結果が左上に表示されています。L 字部分の下流の分離ゾーン、ポペット面での衝突、ポペット面の下流の再循環ゾーンにおいて、表示の明確さの違いを確認してください。また下側の中間ステップで、流れの特性が徐々に改善されていることにも注意してください。
