例: 熱入力/抽出速度マテリアル変動

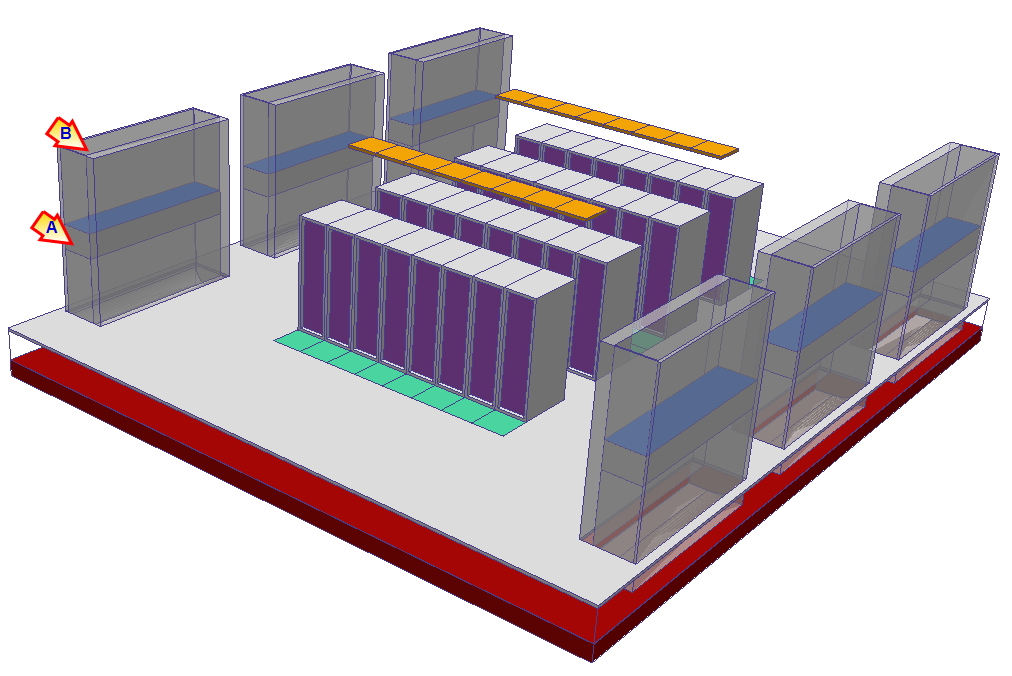

熱交換器 (A) がデータセンター内のCRACユニット (B) の効果をシミュレートします。目標は一定量の熱を除去することです。

熱交換器をCRAC内の長方形のブロックとしてモデル化しました。また、CRACユニット部品は抑制されています（メッシュ生成されていない）。CRACユニットについての詳細は、ここをクリックしてください。

システム設定：

1. 流れの変化方法 = 一定。[流量] = 5500 ft³/min。
2. 伝熱変化方法 = 熱入力/抽出速度
3. 熱入力/抽出速度 = -51200 BTU/hr.（負の値は、熱が流体から除去されることを表します。）

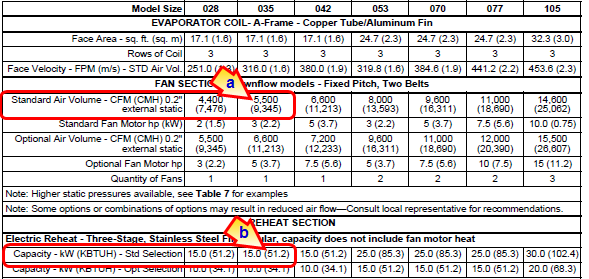

流量と熱入力/抽出速度はメーカーが提供したデータからとったものです。
