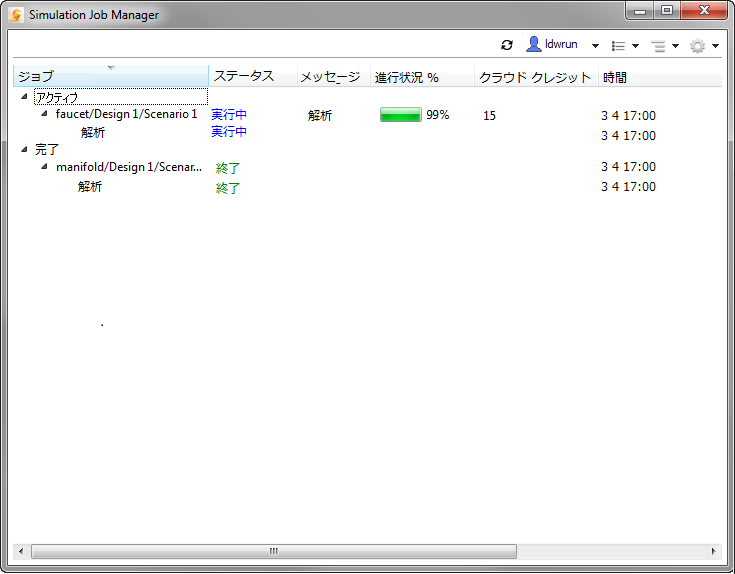

CFD Flex シミュレーション全体を通してジョブの進捗状況をモニタするには、リスト ビューを使用します。ジョブ ビューと同様、リスト ビューにはジョブの状態が表示され、ジョブが正常に完了すると通知します。エラーが発生して正常に完了しなかった場合、リスト ビューはエラーが発生したステージを通知します。
リスト ビューの列について以下に説明します。
ジョブ列
ジョブ リストはジョブの階層リストです。各製品名の下の時間ベースのグループは、アクティブか、最近完了したか、または完了してから長時間経過しているかに基づいてジョブを整理します。各ジョブには、シミュレーション プロセスの各ステージのステータスと履歴を表示するいくつかのサブブランチがあります。
グループ ブランチ
各製品の下のサブブランチはジョブを次の時系列グループで時間順に整理したものです。
|
時系列グループ |
説明 |
|---|---|
|
アクティブ |
アクティブなタスクが含まれているジョブ。 |
|
完了 |
過去 7 日以内に終了したジョブ(これには正常に終了したジョブとしなかったジョブの両方が含まれています)。 |
ジョブ ブランチ
各ジョブは一意のブランチとして表示されます。ジョブは 3 つのステージに分割され、ジョブの下に個別のサブブランチとして表示されます。
|
ステージ |
説明 |
|---|---|
|
アップロード |
Autodesk® の安全なストレージ サービスにモデルの暗号化されたコピーを圧縮して転送するプロセス。 |
|
実行 |
CFD Flex によって実行される計算タスク。たとえば、メッシュ生成および数値計算が含まれます。 |
|
ダウンロード |
Autodesk® の安全なストレージ サービスからローカル ワークステーションにシミュレーション結果のデータをコピーするプロセス。 |
[ステータス]列
[ステータス]列には、シミュレーション プロセスの各ステージの現在の状態を表示することができます。次のようないくつかのステータス状況があります。
|
ステータス |
説明 |
|---|---|
|
スケジュール |
ジョブ マネージャはジョブを認識していますが、ステージを開始していません。 |
|
キューに追加... |
ジョブ マネージャはステージを開始しましたが、ステージは起動していません。 |
|
実行 |
ジョブマネージャはステージを開始しました。 |
|
キャンセルされました |
右クリック メニューで[キャンセル]が選択されたため、ジョブが停止しました。 |
|
失敗しました |
ステージが正常に完了しませんでした。これには複数の原因が考えられます。 |
|
破棄 |
ステージが正常に完了しませんでした。これにはネットワークの問題が考えられます。 |
|
完了 |
ステージはエラーなしで正常に完了しました。
|
[メッセージ]列
これはジョブの現在のステージで、ジョブ名の近くに表示されます。
[進行状況 %]列
これは、アクティブなステージがどの程度正常に完了したかを示す指標です。
[クラウド クレジット]列
この値はクラウド クレジットに基づいたジョブのコストを示します。この列は、クラウド ジョブ(ローカル ジョブではない)の場合にのみ表示されます。
[時間]列
これはジョブまたはステージが特定のステータスに達した日付と時刻です。
すべてのステージの詳細な時間履歴を表示するには、[基本設定]ダイアログ ボックスの[アドバンスト]タブを開き、[時間の詳細を表示]をオンにします。[ジョブ ステータス]タブには、次の 3 つの列で時間情報が表示されます。
|
時間情報の状態 |
説明 |
|---|---|
|
スケジュール時刻 |
ジョブが最初に CFD Flex によって作成された時刻 |
|
開始時間 |
ステージが開始した時刻。 |
|
完了時刻 |
ステージが終了した時刻。 |
[ソース コンピュータ]列
これはジョブを開始したコンピュータの名前です。
