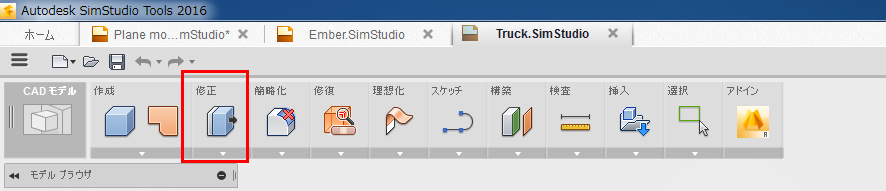

ここに表示されているすべてのコマンドは、[修正]パネル内にあります。
プレス/プル
ソリッド ボディ ジオメトリ上にオフセット フィーチャを作成するには、[修正]
[プレス/プル]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- [面をオフセット]ダイアログ ボックスをアクティブにするには、面を選択します。
- [フィレット]ダイアログ ボックスをアクティブにするには、エッジを選択します。
- [押し出し]ダイアログ ボックスをアクティブにするには、スケッチ プロファイルを選択します。
面を編集
T スプライン修正技術を使用して、ソリッド ボディの面を修正するには[修正] [面を編集]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 面、エッジ、または頂点を選択して設計を移動および修正するには、[選択フィルタ]を設定します。
- 変更が面およびボディに与える影響をプレビューするには、[プレビュー チェック]を使用します。
- 最終的な形状を詳細にコントロールするには、[面を分割]で面の数を増やします。
- [選択オプション]を使用すると、操作するジオメトリをすばやく選択できます。
- 適切な最終形状を実現するには、さまざまな設定およびコントロールを試します。

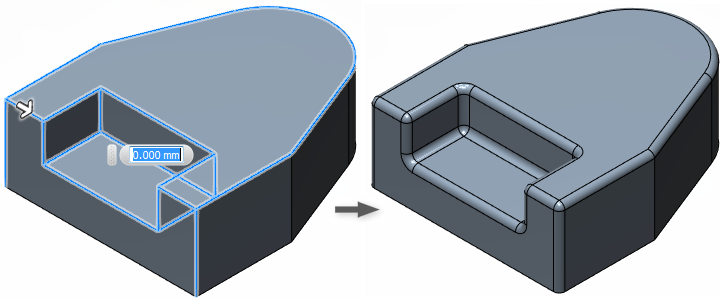

フィレット
ソリッド ボディの外部または内部エッジを丸めるには[修正] [フィレット]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 既存のフィレットを編集します。ブラウザで既存のフィレットを右クリックし、[フィレットを編集]を選択します。
- [半径]の値を設定するには、マニピュレータとダイアログ ボックスの入力フィールドを使用します。
- [G2]は、曲率が連続しているフィレットを作成します。

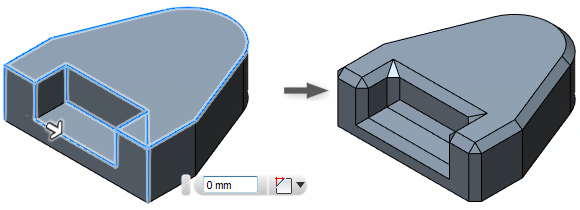

面取り
ソリッド ボディで斜めのエッジを作成するには、[修正] [面取り]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 外側のエッジから材料を除去し、内側のエッジに材料を追加します。
- [距離]および[角度]の値を設定するには、マニピュレータおよびダイアログ ボックスの入力フィールドを使用します。

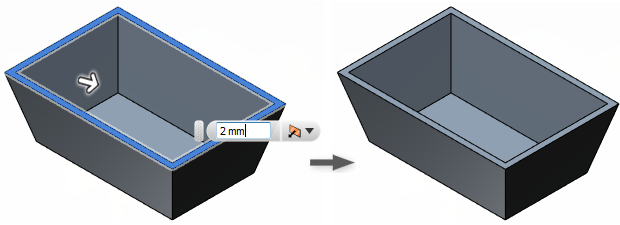

シェル
壁の薄いソリッド ボディを作成するには、[修正] [シェル]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- パーツの内側にある材料を削除し、指定した厚さの壁で空洞を作成します。
- ボディの内側または外側に向かって壁をオフセットすることができます。
- [厚さ]の値を設定するには、マニピュレータとダイアログ ボックスの入力フィールドを使用します。

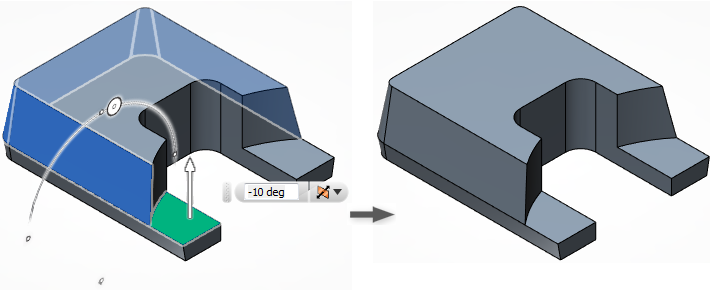

勾配
ソリッド ボディ上に角度の付いた面を作成するには、[修正] [勾配]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 選択した中立面によって、面の勾配角度と抜き方向が決まります。
- ボディの内側または外側に向かって壁をオフセットすることができます。
- [角度]の値を設定するには、マニピュレータとダイアログ ボックスの入力フィールドを使用します。

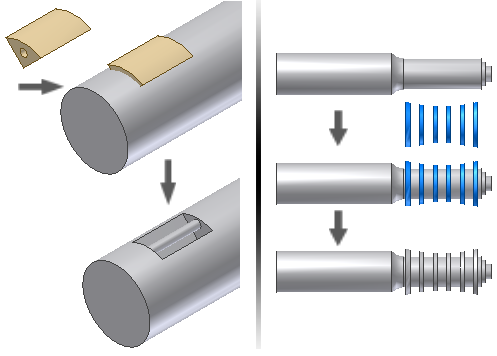

結合
コンポーネント間でブール演算を実行するには、[修正] [結合]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- [ターゲット ボディ]には[ツール ボディ]が作用します。
- [ツールを維持]を選択しないかぎり、ツール ボディが使用されます。
- [新規コンポーネント]を選択しないかぎり、元のコンポーネントが修正されます。
- モデリングのニーズに適したブール演算を選択します。

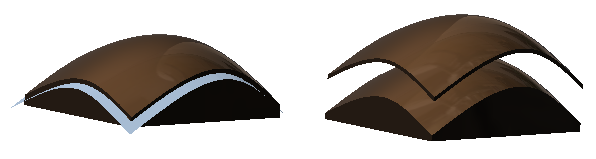

面を置換
既存の面を新しいサーフェスまたは作業平面で置換するには、[修正] [面を置換]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 新しい面は既存のパーツと完全に交差する必要があります。
- [ターゲット面]で[ソース面]が置換されます。
- 隣接面を拡張して新しいサーフェスをトリムし、面をソリッドにステッチします。
ボディを分割
ソリッド ボディを分割するには、[修正] [分割] [ボディを分割]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- サーフェス、作業平面、スケッチ ジオメトリを[分割ツール]として選択できます。
- [分割ツールを拡張]はターゲット ボディと完全に交差するようツールを拡張します。
パーティング ラインの分割
パーティング ラインから生成されたサーフェスを使用してソリッド ボディを分割するには、[修正] [分割] [パーティング ラインの分割]を使用します。
- カーソルベースのツールチップにプロセスの手順が示されます。
- 平面または軸を選択して、[抜き方向]を定義します。
- サーフェス、作業平面、スケッチ ジオメトリを[分割ツール]として選択できます。
- [操作]は、ソリッド ボディの分割方法をコントロールします。
コマンドのハイライト:
