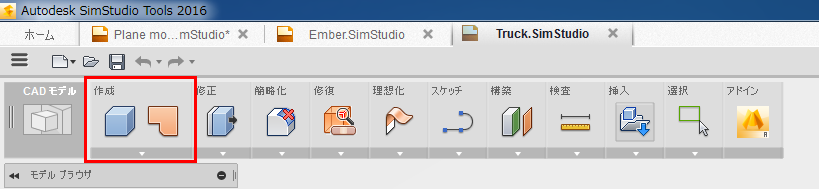

ここに表示されているすべてのコマンドは、[作成]パネルの[ソリッド]部分に配置されています。

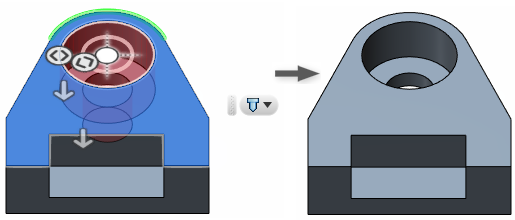

穴
作業平面または面に矩形状の押し出しフィーチャを作成するには、[作成]
[穴]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- ジオメトリをクリックすると、適切な場所に穴の中心をスナップできます。
- 穴のタイプに応じてさまざまな寸法を設定するには、マニピュレータおよびダイアログ ボックスの入力フィールドを使用します。
- 寸法を設定する場合、ドロップダウン矢印をクリックして、寸法、[計測]、または[アンカー再設定]を選択することもできます。
- モデリングのニーズに最適な [切り取るオブジェクト] 設定を選択します。
コイル
らせんベースのソリッド ジオメトリを作成するには、[作成] [その他のソリッド] [コイル]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 面または平面でコイルのプロファイルを開始します。
- さまざまなドロップダウン コントロールを使用して、コイルのタイプおよび関連付けられたジオメトリをコントロールします。
- コイル タイプに応じて寸法や個数を設定するには、マニピュレータおよびダイアログ ボックスの入力フィールドを使用します。
- 寸法を設定する場合、ドロップダウン矢印をクリックして、寸法、[計測]、または[アンカー再設定]を選択することもできます。
- モデリングのニーズに適したブール演算を選択します。
- モデリングのニーズに最適な [切り取るオブジェクト] 設定を選択します。
ねじ
ソリッド円柱上に仕上げ用のねじまたはモデル化されたねじを作成するには、[作成] [その他のソリッド] [ねじ]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- 面または平面でコイルのプロファイルを開始します。
- さまざまなドロップダウン コントロールを使用して、コイルのタイプおよび関連付けられたジオメトリをコントロールします。
- コイル タイプに応じて寸法や個数を設定するには、マニピュレータおよびダイアログ ボックスの入力フィールドを使用します。
- 寸法を設定する場合、ドロップダウン矢印をクリックして、寸法、[計測]、または[アンカー再設定]を選択することもできます。
- モデリングのニーズに適したブール演算を選択します。
- モデリングのニーズに最適な [切り取るオブジェクト] 設定を選択します。

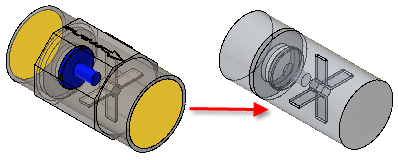

流量
選択したボディの内部または外部形状に基づいてソリッド モデルを作成するには、[作成] [流量]を使用します。
コマンドのハイライト:
- カーソルベースのツールチップにプロセスの手順が示されます。
- ボリューム境界を設定するボディを選択します。
- ブール演算によって流量が作成されます。そのため、モデルの内部と外部のボリュームは別個にする必要があります。
- 内部ボリュームと外部ボリューム間のすべての開口部を閉じるには、必要に応じて、[パッチ]、[ロフト]、[スイープ]などのツールを使用します。
- [オフセット]の値を設定するには、マニピュレータとダイアログ ボックスの入力フィールドを使用します。
- 寸法を設定する場合、ドロップダウン矢印をクリックして、寸法、[計測]、または[アンカー再設定]を選択することもできます。
- 接面とスムージングされた面は自動的に結合されます。面の分割を保持するには、[分割の結果]を使用します。
