[計測]ダイアログ ボックス

[インタラクション] » [計測]

[計測]ダイアログ ボックスには、さまざまな距離計測ツールがあります。アイコン バーの対応するアイコンを使用して有効にできるルーラーも用意されています。ルーラーを有効にして、シーンで[Shift]を押しながら配置します。

計測モジュールの主要な GUI は 3 つの部分に分かれています。上側のセクションには、すべての計測値のリストが表示されており、これを管理できます。中間のセクションには、現在選択されている計測に関する追加情報が表示されます。一番下のセクションには、アクティブなカラー スキームを含むすべての計測に作用するオプションや、レンダー ウィンドウ内のすべての計測を非表示にするオプションなど、全般的なオプションがいくつか配置されています。

計測リストのコンテキストメニュー

点から点の計測を追加

[Shift]キーを押しながら最初の点と 2 番目の点を選択すると、明示的に選択した点と点の間の距離が計算されます。計算後、これらの点をプロパティで再調整することができます。

オブジェクトからオブジェクト計測を追加

選択したオブジェクト間の最小距離が計算されます。計算後、計算に使用される階層レベルをプロパティで選択できます。

線分からオブジェクト計測を追加

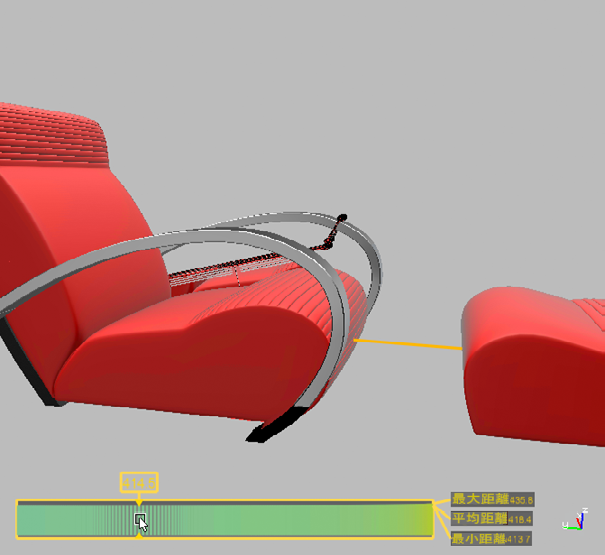

線分とオブジェクト間の計測は、ギャップを判定する特殊な計測です。元のモデル内に該当する線分ジオメトリが含まれている場合に使用できます。線分とオブジェクト間の計測を作成するには、最初のオブジェクトが線分ジオメトリでなければなりません。2 番目のオブジェクトは、それ以外のどのジオメトリでもかまいません。計測すると、線分に沿ってサンプルの点が作成され、それぞれの点から 2 番目のオブジェクトまでの最小距離が計算されます。レンダー ウィンドウに表示される結果には、すべての距離に特殊な視覚表現が使用されます。距離はレンダー ウィンドウの左下コーナーに、3D シーンと 2D 図面の両方に線分として表示されます。図の上にマウスを置くと、特定の距離が 3D ビュー内でハイライトされ、図の上部に正確な値が表示されます。

円計測を追加

3 つの点を選択すると、たとえば円柱の半径、直径、円周を計算できます。

ギャップの計測を追加

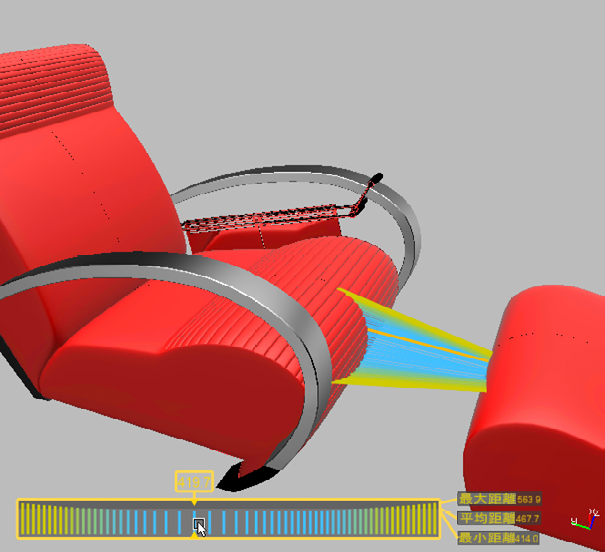

最も複雑な計測はギャップの計測です。該当する線分ジオメトリがない場合に、線とオブジェクト間の計測の代わりに使用すると便利です。ギャップ計測は、2 つの異なるオブジェクト上で選択した 2 点間の線分セグメントに沿って計算されます。ビューアはこの 2 つのオブジェクト間の最小距離を複数見つけようとします。各距離の計算には制限があり、必ず線分セグメントに対して垂直な平面上で行われます。レンダー ウィンドウに表示される結果には、線とオブジェクト間の計測と同様に、すべての距離に特殊な視覚表現が使用されます。
注: オブジェクトの計測の始点と終点は、名前によってオブジェクトを識別します。計測値を保存またはロードする場合、計測するオブジェクトがシーングラフ構造内で一意の名前を持っていることを確認してください。
計測を削除

選択した計測を削除します。

計測を更新

オブジェクトを移動した際などに、計測値を再計算します。

拡大

特定の計測にズームします。

計測をロード

.xml ファイルの計測をロードします。

計測を保存

すべての計測を .xml ファイルに保存します。

すべて削除

計測モジュール内のすべての計測を削除します。

プロパティ

選択した計測に応じて異なるプロパティを表示します。

点から点
  • 3D 距離: 2 点間の距離です。
  • 2D 距離: 2 点間距離を各軸上の値で表示します。
  • 最初の位置: 最初に選択した位置の座標を表示します。クリック ボタンを使用して新しい位置を指定することができます。
  • 2 番目の位置: 2 番目に選択した位置の座標を表示します。クリック ボタンを使用して新しい位置を指定することができます。
点からオブジェクト
  • 3D 距離: 点とオブジェクト間の最小距離を表示します。
  • 2D 距離: 点とオブジェクト間の距離を各軸上の値で表示します。
  • 位置: 最初に選択した位置の座標を表示します。
  • ノード: 選択したノードを表示します。
オブジェクトからオブジェクト
  • 3D 距離: 両方のオブジェクト間の最短距離を表示します。
  • 2D 距離: オブジェクト間距離を各軸上の値で表示します。
  • 最初のノード: 最初に選択したノードを表示します。
  • 2 番目のノード: 2 番目に選択したノードを表示します。
線分からオブジェクト
  • 線分: 選択した線分を表示します。
  • オブジェクト: 2 番目に選択したノードを表示します。
  • 平均距離: 平均距離を計算します。
  • 最小距離: 最小距離を表示します。
  • 最大距離: 最大距離を表示します。
円
  • 半径/直径/円周: 半径、直径、円周のデータを表示します。
  • 最初の位置: 最初に指定した点の位置を表示します。
  • 2 番目の位置: 2 番目に指定した点の位置を表示します。
  • 3 番目の位置: 3 番目に指定した点の位置を表示します。
ギャップ
  • 最初のオブジェクト: 最初に選択したノードを表示します。
  • 2 番目のオブジェクト: 2 番目に選択したノードを表示します。
  • 平均距離: 平均距離を計算します。
  • 最小距離: 最小距離を表示します。
  • 最大距離: 最大距離を表示します。

表示設定

計測を表示

シーン内のすべての計測を有効/無効にします。

カラー スキーム

計測の表示色を定義します。使用可能なカラーは、オレンジ、赤、緑、青です。

計測の精度

計測の精度を 10 進数で設定します。
