피지크는 계층의 각 관절을 통과하는 연속 스플라인을 만듭니다. 스플라인은 오브젝트 내에 오렌지색 선으로 표시되며 관절각이 변할 때 관절을 통과하는 스플라인이 자연스러운 곡선으로 유지되기 때문에 각 관절에서 연속성을 유지합니다 피지크는 변형 스플라인을 사용하여 피부 오브젝트를 부드럽게 혼합합니다. 피지크는 변형 스플라인의 모양을 조정하는 바이어스 및 장력 컨트롤을 제공합니다.

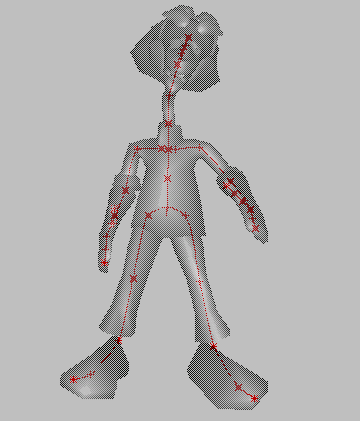

변형 가능 스플라인으로 묘사된 링크
링크 하위 오브젝트 수준에서 컨트롤을 사용하여 지정된 링크에 대한 피부 동작을 조정할 수 있습니다. 이러한 링크 매개변수는 기본 골격의 모션을 기준으로 피부 변형의 동작을 정의합니다.
다음 네 가지 종류의 링크 매개변수가 있습니다.
- 구부리기 매개변수는 지정된 링크의 관절을 통과하는 변형 스플라인의 곡률에 영향을 줍니다. 그 결과 피부 변형이 더 각진 관절에서 뻣뻣한 고무 튜브에 이르기까지 다양할 수 있습니다.
- 비틀기 매개변수는 문 손잡이를 돌리는 경우처럼 관절이 길이를 따라 회전할 때의 피부 변형 방법을 제어합니다. 예를 들어 장난감 비행기 프로펠러의 고무줄을 돌리는 경우를 고려해 보십시오. 비틀기 매개변수는 링크와 관절의 트위스트 분산 방법을 결정합니다.
비틀기 매개변수는 축이 링크 길이의 축과 동일한 링크 회전에 적용됩니다.
- 슬라이딩 매개변수는 관절이 회전할 때 피부가 링크 길이를 따라 움직이는 방법을 제어합니다. 각도가 180도보다 큰 외부에서는 피부가 관절 쪽으로 이동합니다. 관절 각도가 180도보다 작은 내부에서는 피부가 관절에서 멀리 이동합니다.
슬라이딩 효과는 외부를 단단하게 하여 관절의 정밀도를 유지하고 메시의 면이 벌어지지 않도록 합니다. 또한 내부를 느슨하게 하여 메시가 관절에서 뭉치지 않도록 합니다.
- 방사형 배율 매개변수는 골격의 링크 배율 조정에 의해 발생하는 피부 효과에 영향을 줍니다. 숨쉬기 및 늘이기와 같은 특정 설정은 표준 3ds Max 골격이나 3ds Max 계층에서만 골격의 배율 조정에 반응합니다.주: Biped 및 3ds Max IK 제어기에서는 배율 조정을 지원하지 않습니다.
링크 배율 조정을 사용하면 링크의 영향을 받는 모든 정점의 배율을 전체적으로 조정할 수 있습니다. CS 진폭은 전체 링크에서 벌지 횡단면 효과의 배율을 조정하며, 골격의 애니메이션 배율 조정이나 일반적인 메시 조정에 사용할 수 있습니다. 이 옵션은 캐릭터 자체를 편집하는 것이 아니라 골격이 캐릭터에 미치는 영향을 편집합니다.
피지크 링크 설정 롤아웃에서 하위 오브젝트 수준으로 링크 매개변수를 설정합니다.
