수평 꼬리날개의 모양은 작은 날개와 유사하므로 두 비행기 부분을 모델링할 때와 유사한 방법을 사용합니다. 수평 꼬리날개와 날개가 대칭이기 때문에 모델을 절반으로 분할하고 대칭 수정자를 사용하면 메시를 복원하는 데 도움이 됩니다. 이런 식으로 꼬리날개 하나와 날개 하나만 모델링해야 하며 수정자가 비행기의 다른 쪽을 처리합니다.
단원 설정:
- 이전 단원의 장면으로 작업을 계속하거나
을 사용해
₩modeling₩p47₩p47_fuselage_complete.max
를 엽니다. - 파일을 연 경우
을 사용해 P-47 기체를 선택하고
수정 패널로 이동합니다.
모델을 절반으로 분할하고 대칭 수정자 추가:
- Alt+X를 눌러 X 레이 디스플레이를 끕니다.
- 필요한 경우 투시 뷰를 조정하여 P-47 기체를 전면에서 표시합니다.
- 리본
다각형 모델링 패널에서

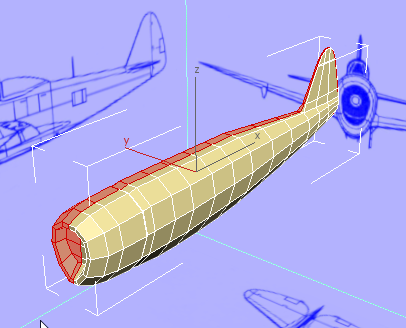

(가장자리)를 활성화합니다. - 을 사용해 클릭하여 기체의 맨 위에 있는 측면 가장자리 중 하나를 선택합니다.
- 리본 수정 선택 패널에서
(링)을 클릭합니다.

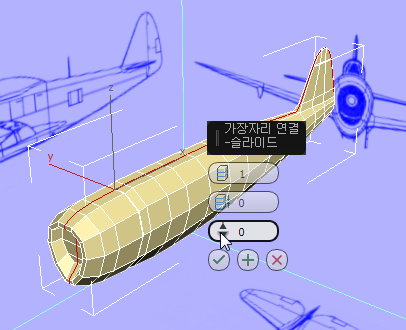

- 리본 루프 패널에서 Shift 키를 누른 채

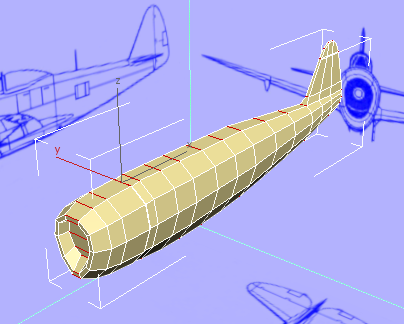

(연결)을 클릭합니다. 3ds Max에 연결 도구 캐디가 표시됩니다. 캐디에서 슬라이드(세 번째 컨트롤)를 0으로 설정하여 새 가장자리 세트가 완벽하게 중심에 배치되도록 한 다음
(확인)을 클릭합니다.
팁: 스피너 화살표를 마우스 오른쪽 버튼으로 클릭하여 슬라이드 값을 0으로 설정할 수 있습니다.이제 기체 모델을 분할할 수 있습니다.
- 리본 다각형 모델링 패널에서
(다각형)을 활성화합니다. - 리본에서 선택 탭으로 이동합니다.
- 을 사용해 기체에서 떨어져 있는 뷰포트를 클릭하여 다각형이 선택되어 있지 않은지 확인합니다.
- 리본 선택 탭 절반으로 패널에서 X가 선택된 축인지 확인한 다음
(선택)을 클릭합니다.

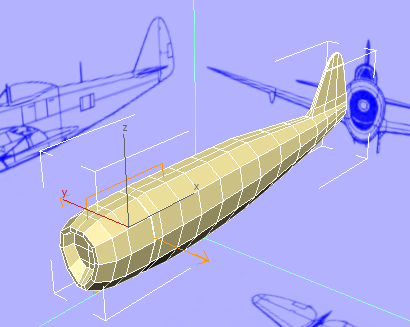

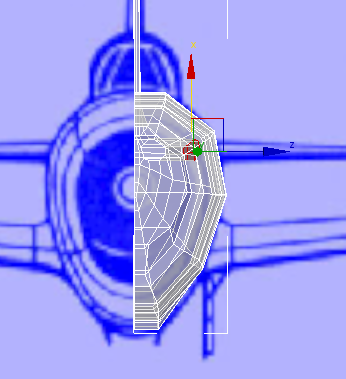

이렇게 하면 비행기 관점에서 P-47의 오른쪽 절반이 선택됩니다.
- 삭제 키를 누릅니다.
- 리본에서 모델링 탭으로 돌아가고 다각형 모델링 패널에서
(다각형)을 클릭하여 다각형 하위 오브젝트 수준을 종료합니다.
- 수정 패널 수정자 리스트에서 대칭을 선택합니다.

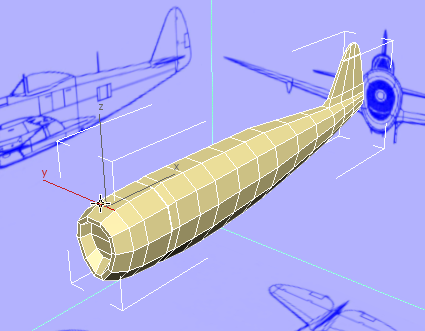

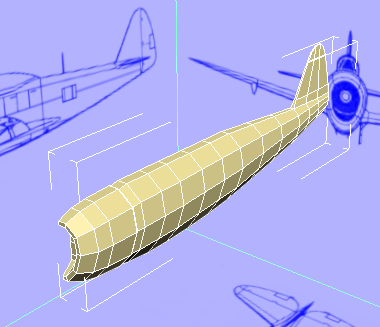

이제 모델은 완성된 상태로 다시 나타납니다. 그러나 오른쪽은 대칭 수정자에 의해 생성되고 왼쪽에서 변경한 사항은 다른 쪽에 반영됩니다.
주: 대칭은 X축을 기준으로 해야 하며, 이 값은 대칭 수정자에 대한 기본값입니다.
꼬리날개를 구성할 가장자리 만들기:
- Alt+X를 눌러 X 레이 디스플레이를 다시 켭니다.
- 전면 뷰포트를 활성화하고

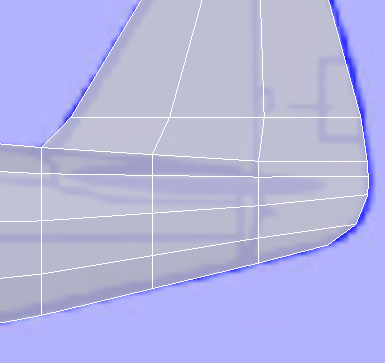

을 사용해 꼬리날개가 배치될 영역을 확대합니다.
- 리본 다각형 모델링 패널에서
(이전 수정자)을 클릭한 다음 (다각형)을 활성화합니다. 또한 리본
다각형 모델링 패널에서
(종료 결과 표시)를 클릭하여 끕니다. 이렇게 하면 청사진 이미지를 약간 더 쉽게 볼 수 있습니다. - 수정 패널 세분화 표면 롤아웃에서 케이지 표시를 끕니다.
케이지 표시는 스무딩을 사용하여 작업할 때 유용하지만 현재는 일반 형상을 표시하기가 더 어려울 수 있습니다.
- 리본 편집 패널에서

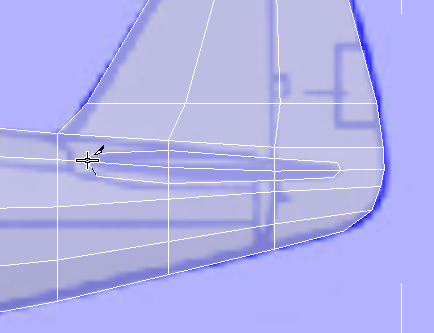

(잘라내기)를 켭니다. - 청사진 이미지에 나타나는 꼬리날개의 윤곽을 따르는 가장자리를 잘라냅니다. 마우스 오른쪽 버튼을 클릭하여 잘라내기 도구를 종료합니다. 팁: 잘라내기 도구에 대한 커서는 다음과 같은 세 가지 다른 모양입니다.
커서가 정점에 있는 경우
커서가 가장자리에 있는 경우
커서가 면에 있는 경우
이 단계에서는 꼬리날개의 선행 및 후미 가장자리를 둥글게 하는 독립형 정점을 만듭니다. 일반적으로 모델에는 독립형 정점이 없어야 하며 잠시 후에는 가장자리를 추가하여 이러한 정점을 다른 정점에 연결합니다.
팁: 기체 정점이 꼬리날개 영역과 겹치는 경우
을 사용해 이동하여 해당 위치가 다음 그림에 표시된 것처럼 보이도록 합니다. - 마우스 오른쪽 버튼을 클릭하여 잘라내기 도구를 닫습니다.

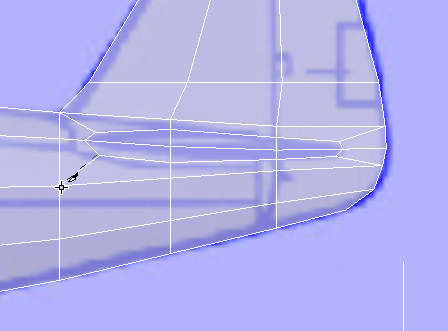

- 잘라내기 도구를 다시 사용하여 독립형 정점을 인접한 면의 모서리 정점에 결합하는 가장자리를 만듭니다. 이렇게 하여 메시에 사각형 면이 모두 유지되도록 합니다.
꼬리날개 돌출 시작:

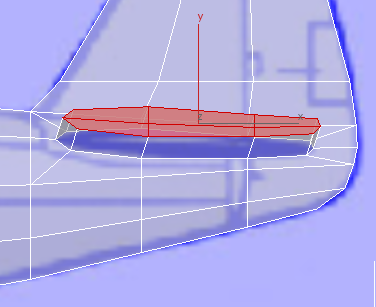

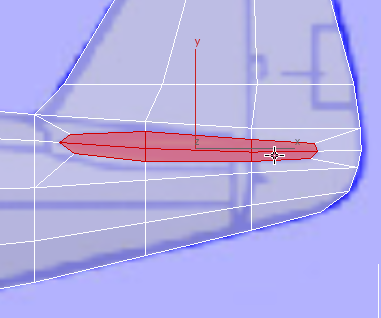

- 을 사용해 클릭하고 Ctrl 키를 누른 채 클릭하여 꼬리날개 기준에 있는 면을 선택합니다.
- 4 뷰포트 레이아웃에서 아직 작업하지 않는 경우
(뷰포트 토글 최대화)를 클릭하여 뷰포트 네 개를 모두 표시합니다. - 리본 다각형 롤아웃에서 Shift 키를 누른 채

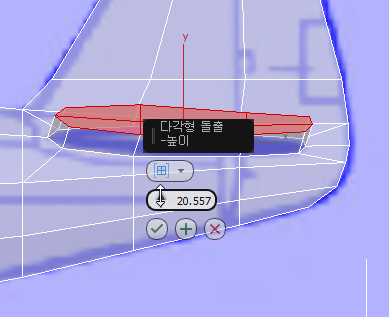

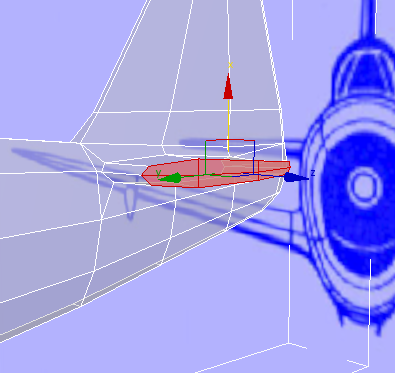

(돌출)을 클릭합니다. 캐디의 높이 컨트롤을 사용하여 약 20.0 값만큼 면을 돌출시킵니다. 투시 뷰포트와 맨 위 뷰포트에서 작업을 확인합니다.
맨 위 뷰
- (확인)을 클릭합니다.
- 리본 정렬 패널에서

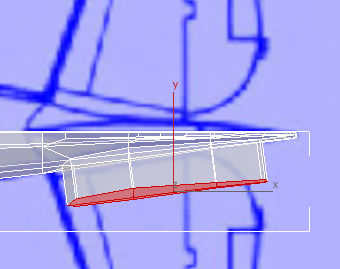

(X에 정렬)을 클릭합니다.
맨 위 뷰
확인할 수 있듯이 측면과 맨 위 청사진 이미지 간에는 차이가 있습니다. 이런 현상은 정상적이며 도면 중 하나가 측면 이미지처럼 포어쇼트닝된 경우에는 더욱 그렇습니다. 다음 몇 단계에서는 맨 위 이미지에 더 잘 맞도록 정점을 조정하여 해당 이미지를 보다 정확하게 합니다.

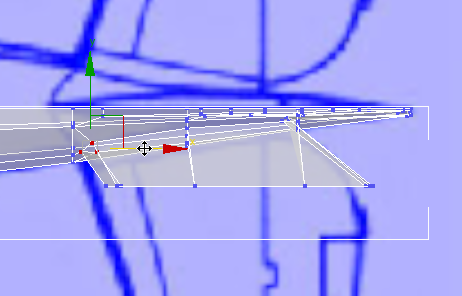

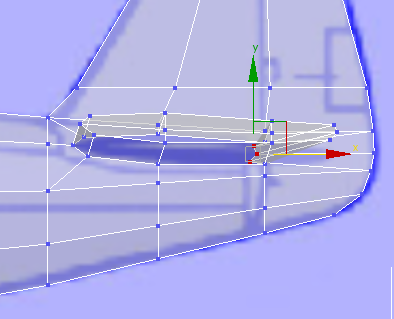

(정점) 하위 오브젝트 수준으로 이동합니다. 을 사용해 꼬리날개의 후미 가장자리에서 기체를 결합하는 정점 세 개를 선택하고 X축을 따라 앞쪽으로 이동하여 맨 위 청사진 도면에 더 잘 맞도록 합니다. 맨 위 뷰포트에서 Y축을 따라 아래로 이동하여 기체 윤곽을 따르도록 하고 투시 뷰포트에서 이 작업을 확인합니다.
꼬리날개의 후미 가장자리 정렬
전면 뷰
꼬리날개의 후미 가장자리 정렬
맨 위 뷰

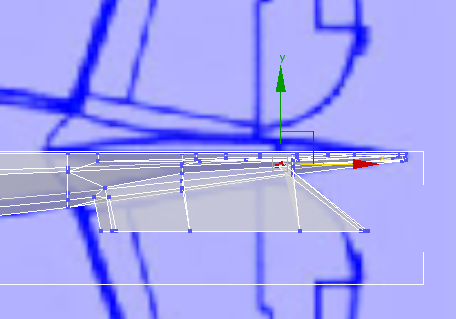

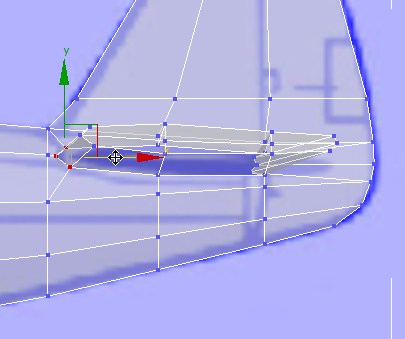

- 꼬리날개의 선행 가장자리에 있는 세 개의 정점에 대해 같은 작업을 수행합니다. 맨 위 뷰포트에서는 해당 정점을 매우 많이 이동할 필요가 없습니다.
꼬리날개의 선행 가장자리 정렬
전면 뷰
꼬리날개의 선행 가장자리 정렬
맨 위 뷰
- (다각형)을 다시 활성화합니다.
- 맨 위 뷰포트에서

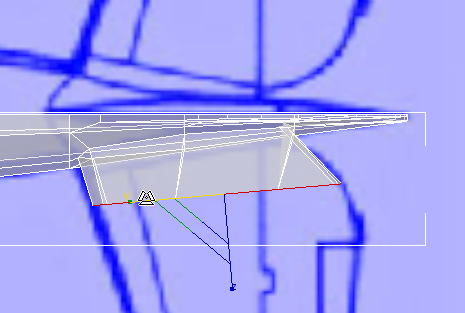

을 사용해 Z축을 기준으로 꼬리날개 면을 회전하여 꼬리날개 방향을 더 잘 따르도록 합니다. 약 5도면 충분합니다.
(선택 및 이동)을 활성화한 다음 변환 좌표계로 로컬을 선택합니다. 면을 회전한 후에는 뷰 좌표를 사용할 수 없습니다.

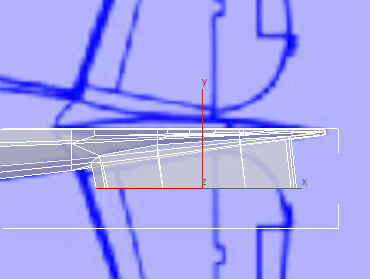

맨 위 뷰포트에서 면을 이동하여 청사진 이미지에 더 잘 맞도록 합니다.
(선택 및 균일 배율 조정)을 활성화하고 로컬을 좌표계로 다시 한 번 선택한 다음 Y축에서 면을 배율 조정하여 청사진 이미지에 맞도록 합니다.

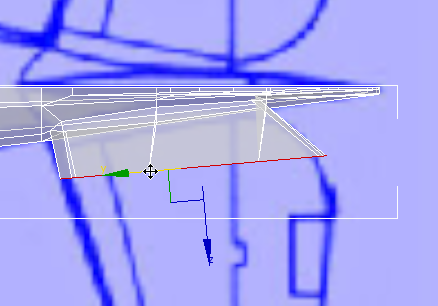

- 전면 뷰포트에서 을 사용해 로컬 Y축을 따라 수직으로 면을 이동하여 수평이 되도록 합니다. 왼쪽 및 투시 뷰포트에서 작업을 확인합니다.
왼쪽 뷰
투시 뷰
