캐노피 미세 조정

공기 흡입구 또는 조종석 내부의 전면 가장자리와 마찬가지로 NURMS 스무딩의 양을 줄이려면 인접한 가장자리 루프를 추가하여 가장자리를 보강합니다. 조종석 캐노피의 전면 방풍 유리에 대해 이 작업을 수행합니다.

단원 설정:

1. 이전 단원의 장면으로 작업을 계속하거나 을 사용해 ₩modeling₩p47₩p47_canopy_smoothinggroups.max 를 엽니다.
2. 파일을 여는 경우 을 사용해 캐노피 오브젝트를 선택합니다. 필요한 경우 리본에서 수정 모드를 클릭합니다.

버블 캐노피 미세 조정:

1. 리본 편집 패널에서 (신속한 루프)를 켭니다.
2. 다음과 같이 가장자리 루프를 추가하여 방풍 유리를 보강합니다.

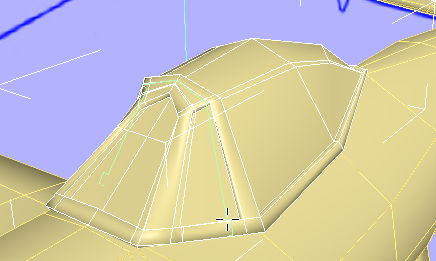

   • 금속 스트러트 바로 뒤에 있는 측면 방풍 유리의 전면 근처에 추가

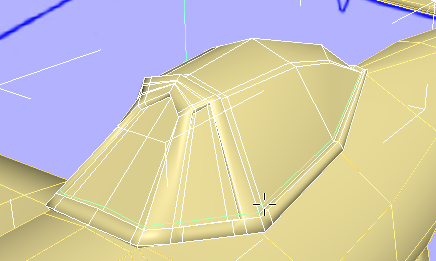

   • 왼쪽 스트러트의 다른 쪽에 있는 전면 방풍 유리에 추가

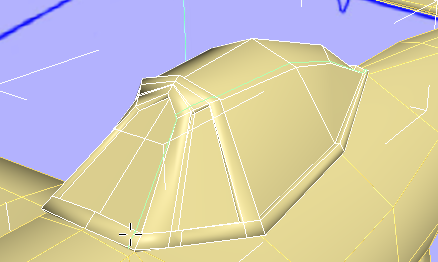

   • 전면 방풍 유리에도 추가하지만 이전 루프 반대편 오른쪽에 추가

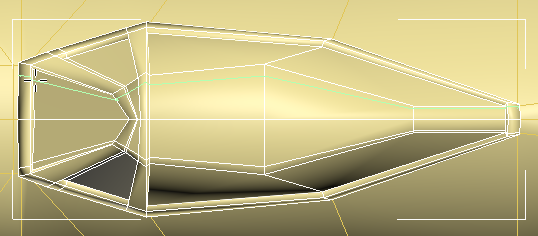

     팁: 이 작업은 맨 위 뷰포트에서 수행하는 것이 가장 쉽습니다.

   • "롤바" 스트러트 바로 앞에 추가

   • "롤바" 스트러트 바로 뒤에도 추가

   • 마지막으로 조종석 캐노피의 테두리 바로 위에 가장자리 루프를 추가합니다.

3. 마우스 오른쪽 버튼을 클릭하여 신속한 루프 도구를 종료합니다.

스무딩 다시 확인:

1. 리본 편집 패널에서 (NURMS)를 켭니다. F4 키를 눌러 모서리 면을 끕니다.

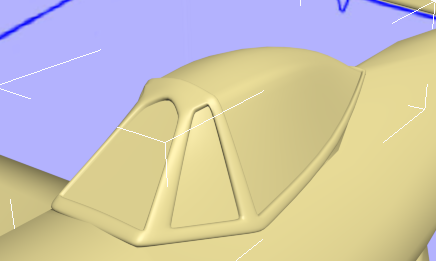

   이제 방풍 유리의 모양이 적합하며 금속과 유리 부분 사이의 가장자리가 뚜렷합니다.


2. (NURMS)를 다시 끕니다.

다음

버블의 모양 미세 조정
