AutoCAD DWG 파일 내보내기 정보

AutoCAD 도면 파일을 내보낼 때 3ds Max 오브젝트를 AutoCAD 오브젝트로 변환할 수 있습니다.

AutoCAD에서 애니메이션을 지원하지 않으므로 내보내기는 시간 슬라이더에서 설정된 현재 프레임에 의해 정의된 정적 상태의 오브젝트를 생성합니다.

레이어, 인스턴스 또는 색상을 사용하여 장면에 오브젝트를 구성한 경우 모델을 내보낼 때 구조가 유지됩니다.

주: 3ds Max에서 만들어진 레이어는 AutoCAD로 내보내지지 않습니다.

오브젝트에 할당된 수정자로 내보내진 오브젝트는 현재 수정자 상태의 영향을 받습니다. 예를 들어 상자에 할당된 테이퍼 수정자가 해제된 경우 내보낸 장면에는 테이퍼링되지 않은 상자가 표시됩니다.

주: AutoCAD R14 도면 파일로 내보내기는 지원되지 않습니다. AutoCAD R14에서 작업할 경우 3DS 또는 DXF 파일 형식으로 내보냅니다.

DWG 파일을 열 때 수행되는 작업

AutoCAD에서 내보내진 도면을 열 경우 전면 입면도 대신 양수 XY 방향을 향하는 아이소메트릭(3/4) 뷰가 표시됩니다.

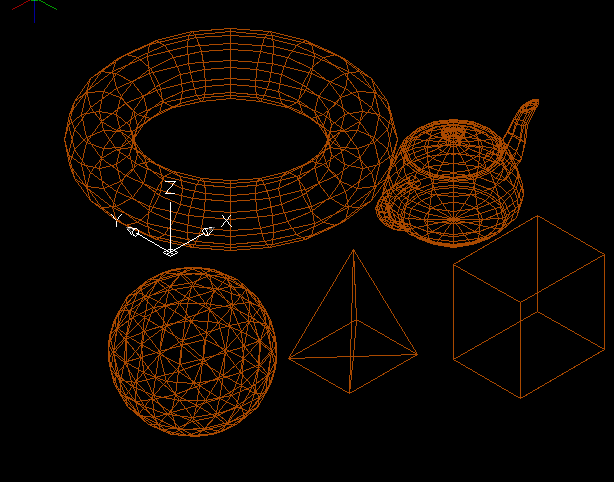

AutoCAD에서 열린 내보내진 모델의 아이소메트릭 뷰

내보내기는 다음과 같은 두 개의 AutoCAD 시스템 변수도 설정합니다.
