U 및 V Iso 곡선

U 및 V iso 곡선은 NURBS 표면의 iso(isoparametric) 선에서 작성된 종속 곡선입니다. 표면 트리밍에 대해 U 및 V iso 곡선을 사용할 수 있습니다.

• NURBS 오브젝트를 선택합니다. > 수정 패널 > 곡선 만들기 롤아웃 > 종속 곡선 그룹 상자 > U Iso 곡선 버튼 또는 V Iso 곡선 버튼
• NURBS 오브젝트를 선택합니다. > 수정 패널 > NURBS 도구 모음 > (U Iso 곡선 만들기) 또는 (V Iso 곡선 만들기)

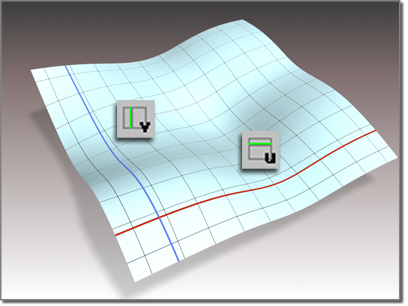

U 및 V 차원의 Iso 곡선

절차

iso 곡선을 작성하려면 다음을 수행하십시오.

• (U Iso 곡선 만들기) 또는 (V Iso 곡선 만들기)을 설정한 다음 표면 위에서 드래그합니다.

  드래그할 때 iso 선은 파란색으로 강조 표시됩니다.

  클릭하여 강조 표시된 iso 선에서 곡선을 작성합니다.

인터페이스

Iso 곡선 롤아웃(생성 시)

위치

표면의 U 또는 V축을 따라 Iso 곡선 위치를 설정합니다.

이 매개변수는 애니메이션할 수 있습니다.

트림 컨트롤 그룹

트림

설정하면 Iso 곡선에 대해 표면을 트리밍합니다.

트림 대칭 이동

설정하면 트림의 방향을 대칭 이동합니다.

시드 1 / 시드 2

표면에서 시드 값의 UV 위치를 변경합니다. 투영 선택 사항이 있는 경우 시드 점에 가장 가까운 투영이 곡선을 만드는 데 사용됩니다.

Iso 곡선 롤아웃(수정 시)

위치

표면의 U 또는 V축을 따라 Iso 곡선 위치를 설정합니다.

이 매개변수는 애니메이션할 수 있습니다.

트림 컨트롤 그룹

트림

설정하면 Iso 곡선에 대해 표면을 트리밍합니다.

트림 대칭 이동

설정하면 트림의 방향을 대칭 이동합니다.

시드 1 / 시드 2

표면에서 시드 값의 UV 위치를 변경합니다. 투영 선택 사항이 있는 경우 시드 점에 가장 가까운 투영이 곡선을 만드는 데 사용됩니다.

기준 표면 바꾸기

상위 표면을 바꿀 수 있습니다. 이 버튼을 클릭한 후 iso 곡선의 기준으로 사용할 새 표면을 클릭합니다.
