STL 확인 수정자는 오브젝트를 확인하여 STL(stereolithography) 파일 형식으로 내보내기에 대해 올바른지 확인합니다. Stereolithography 파일은 특수 시스템에서 STL 파일의 데이터를 기준으로 물리적 프로토타입 모델을 만드는 데 사용됩니다.
-
오브젝트 선택 >
수정 패널 > 수정자 리스트 > STL 확인
물리적 모델을 만들려면 STL 파일에 전체 폐쇄 표면이 있어야 합니다. STL 확인을 사용하여 형상을 내보내기 전에 테스트하면 파일을 사용하여 물리적 모델을 만드는 경우 시간과 비용을 절약할 수 있습니다.

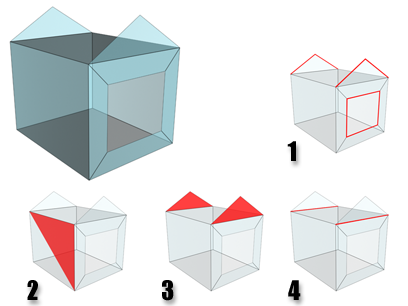

STL 확인 오류:
1. 열려 있는 가장자리
2. 이중 면
3. 스파이크
4. 다중 가장자리
절차
오브젝트의 STL 호환성을 확인하려면 다음을 수행하십시오.
-
오브젝트를 선택한 다음 수정 패널
수정자 리스트에서 메시 편집 STL 확인을 선택합니다. - 확인을 설정합니다.
오류가 있으면 상태 그룹의 메시지가 표시됩니다. STL 확인은 문제 형상을 선택하거나 특수 재질 ID를 할당하거나 둘 다를 수행하여 오류를 나타냅니다.

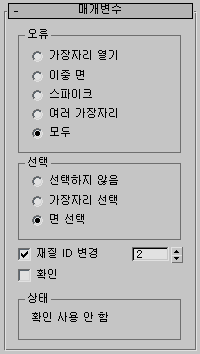

인터페이스
오류 그룹
이 옵션 중 하나를 선택하면 선택 사항과 관련된 잘못된 형상이 선택되고 선택 그룹에서 선택된 옵션에 따라 선택됩니다.
- 열려 있는 가장자리열려 있는 가장자리(구멍)를 확인합니다.
- 이중 면동일한 3D 공간을 공유하는 면을 확인합니다.
- 스파이크오브젝트와 하나의 가장자리만 공유하는 격리된 면인 스파이크를 확인합니다.
- 다중 가장자리둘 이상의 가장자리를 공유하는 면을 확인합니다.
- 모두위의 사항을 모두 확인합니다.
선택 그룹
이 옵션은 오류 그룹의 설정을 기준으로 선택되는 잘못된 형상 수준을 지정합니다.
- 선택하지 않음선택하면 STL 확인에서 잘못된 오브젝트 부분을 선택하지 않습니다.
- 가장자리 선택선택하면 STL 확인에서 잘못된 면의 가장자리를 선택하여 표시합니다. 잘못된 가장자리 선택을 뷰포트에서 볼 수 있습니다.
- 면 선택선택하면 STL 확인에서 잘못된 오브젝트의 면을 선택하여 표시합니다. 잘못된 면 선택을 뷰포트에서 볼 수 있습니다.
- 재질 ID 변경
-
설정(기본값)하면 STL 확인에서 고유한 재질 ID를 할당하여 잘못된 면을 표시합니다. 스피너를 사용하여 STL 확인에서 사용하는 재질 ID의 값을 선택할 수 있습니다.
- 확인
-
STL 확인을 수행하려면 설정합니다. 복잡한 모델의 경우 이 옵션을 설정한 시간과 보고된 오류가 상태 그룹에 표시되는 시간 사이에 일시 중지됩니다. 기본값=해제.
상태 그룹
확인이 설정된 경우 오류 수를 표시합니다.
