레일 오브젝트 스타일 편집기

레일 오브젝트를 만들 수 있습니다.

레일 오브젝트의 두 가지 다른 스타일

레일 오브젝트는 기둥, 가새 및 하나 또는 두 레일의 세 가지 주요 구성요소로 구성됩니다. 예를 들어 간격이 일정한 기둥만 만드는 경우나 레일 구성요소만 사용하는 벽의 경우처럼 이러한 구성요소 중 하나 이상을 비활성화할 수 있습니다.

레일 오브젝트 스타일 편집기에서는 레일 유형을 일련의 모양 레이블 마스크에 연결합니다.

기본적으로 레일 오브젝트에서는 CivilViewRails 재질을 사용합니다.

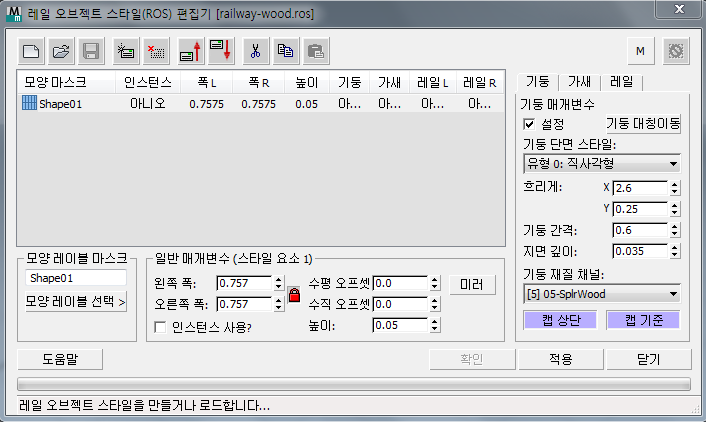

인터페이스

[레일 오브젝트 스타일 요소 리스트]

현재 ROS 스타일의 내용을 나열합니다. 각 라인에는 개별 요소가 표시됩니다. 리스트에서 요소를 강조 표시하면 일반 매개변수 그룹과 오른쪽의 레일 요소 편집기에 이 요소의 설정이 표시됩니다.

새 스타일 시작
새 레일 오브젝트 스타일을 만들려면 클릭합니다.
스타일 열기
이전에 만든 레일 오브젝트 스타일을 열려면 클릭합니다.
스타일 저장
현재 레일 오브젝트 스타일을 저장하려면 클릭합니다.
새 요소 추가
현재 레일 오브젝트 스타일에 새 요소를 추가하려면 클릭합니다.
선택한 요소 삭제
선택한 요소를 현재 레일 오브젝트 스타일에서 삭제하려면 클릭합니다.
선택한 요소 위로 이동
선택한 요소를 현재 레일 오브젝트 스타일에서 한 위치씩 위로 이동하려면 클릭합니다.
선택한 요소 아래로 이동
선택한 요소를 현재 레일 오브젝트 스타일에서 한 위치씩 아래로 이동하려면 클릭합니다.
요소 잘라내기
선택한 요소를 스타일에서 잘라내어 클립보드에 저장하려면 클릭합니다.
요소 복사
선택한 요소를 복사하여 클립보드에 저장하려면 클릭합니다.
요소 붙여넣기
잘라내거나 복사한 요소를 붙여넣으려면 클릭합니다.

잘라낸 요소를 현재 스타일의 다른 위치에 붙여넣을 수 있으며 잘라내거나 복사한 요소를 다른 ROS에 붙여넣을 수 있습니다.

모양당 여러 표시 허용?

둘 이상의 레일 오브젝트를 각 상위 모양에 적용할 수 있는지 여부를 나타냅니다. 이 옵션은 Civil View 기본 설정 패널에 정의된 전역 설정이며, 기본적으로 해제되어 있습니다. 개별 요소에 대해 이 버튼의 상태를 변경하여 로컬로 이 설정을 재정의할 수 있습니다.

[재설정]
장면에 배치된 모든 오브젝트를 현재 오브젝트 배치 세션에서 삭제하려면 클릭합니다.

모양 레이블 마스크 그룹

[텍스트 필드]
전체 또는 일부 모양 레이블 마스크(와일드카드 문자열)를 지정합니다. Civil View에서는 이 스타일의 레일 오브젝트를 이름이 이 마스크와 일치하는 장면의 각 모양에 적용합니다.
모양 레이블 선택
클릭하여 설정한 다음 뷰포트에서 클릭하여 모양 오브젝트를 선택합니다. Civil View에서는 모양의 이름을 초기 마스크(와일드카드) 문자열로 사용합니다.

일반 매개변수 그룹

왼쪽 폭/오른쪽 폭
왼쪽 및 오른쪽 레일에 대한 레일 오브젝트의 중심으로부터 수평 폭을 설정합니다.
  • [잠금]설정하면 폭 값이 잠겨 서로 같아집니다. 잠금을 꺼서 폭을 다르게 설정할 수 있습니다. 기본적으로 설정되어 있습니다.
인스턴스 사용?
설정하면 현재 스타일 요소에서 만든 레일 오브젝트에 Civil View 매개변수 인스턴스를 사용합니다.

즉, 레일 오브젝트의 경우 동일한 유형의 두 고속도로 가드레일에서 해당 레일 오브젝트의 특성을 정의하는 데 사용된 매개변수의 단일 인스턴스를 공유할 수 있습니다. 이 인스턴스는 상위 모양의 형상이 아니라 인스턴스화된 레일 프로필 자체의 특성일 뿐이므로 가드레일 길이 및 경로가 완전히 다른 경우에도 이 기능을 사용할 수 있습니다.

수평 오프셋/수직 오프셋
상위 모양 오브젝트로부터 레일 오브젝트의 전체 수평 및 수직 오프셋을 설정합니다.
  • 미러설정하면 해당 값을 반대로 하여 수평 오프셋을 미러링합니다.

    왼쪽 레일 오브젝트를 오른쪽 버전으로 변환하거나 그 반대로 변환하는 데 유용한 방법입니다.

높이
기준(일반적으로 지면 수준)부터 가새의 중심까지 레일 오브젝트의 전체 높이를 설정합니다.

ROS 스타일 요소 편집기

편집기 오른쪽에는 레일 오브젝트 스타일을 편집할 수 있는 패널이 있습니다. 이 패널은 기둥, 가새 및 레일의 각 레일 오브젝트 구성요소에 대해 하나씩 세 개의 탭으로 구성됩니다.

기둥 패널
설정
설정하면 레일 오브젝트에 기둥 형상이 포함됩니다. 해제되어 있으면 사용하지 않습니다.
기둥 대칭 이동
기둥 단면을 측면으로 대칭 이동할 수 있으며, 가드레일에 "Z" 프로필 기둥을 사용하는 경우에 유용합니다.
기둥 단면 스타일
직사각형 단면 또는 "Z" 프로필 같은 기둥의 유형을 지정합니다.
치수
기둥의 X 및 Y 치수를 설정합니다.
기둥 간격
인접한 기둥 사이의 간격을 설정합니다.
지면 깊이
지면 수준 아래 기둥의 깊이를 설정합니다.
기둥 재질 채널
CivilViewRails 재질에서 기둥 형상에 적용할 재질 채널을 선택합니다.
캡 상단
설정하면 형상 캡이 기둥 상단에 배치됩니다.
캡 기준
설정하면 형상 캡이 기둥 하단에 배치됩니다.
가새 패널

가새는 두 레일 요소 사이의 수평 링크입니다.

설정
설정하면 레일 오브젝트에 가새 형상이 포함됩니다. 해제되어 있으면 사용하지 않습니다.
가새 단면 스타일
직사각형 단면 또는 "I" 프로필 같은 가새의 유형을 지정합니다.
가새 깊이(x)/가새 높이(y)
가새의 수평 및 수직 치수를 설정합니다.
가새 간격
가새의 외부 가장자리와 레일의 외부 면 사이의 간격을 설정합니다. 이 옵션을 사용하면 레일의 외부 면을 통해 가새 형상이 표시되지 않도록 할 수 있습니다.
가새 재질 채널
CivilViewRails 재질에서 가새 형상에 적용할 재질 채널을 선택합니다.
레일 패널
왼쪽 설정/오른쪽 설정
설정하면 왼쪽 또는 오른쪽 레일 형상이 레일 오브젝트의 일부가 됩니다. 끄면 레일의 왼쪽 또는 오른쪽이 없습니다.
레일 단면 스타일
레일의 유형을 선택합니다.
  • 유형 0: 플랜지된 수직 단면

    플랜지가 있는 "[" 프로필 레일

  • 유형 1: 단순 수직 단면

    단순 수직 레일 단면

  • 유형 2: 철도 단면

    "n" 프로필 레일 단면(철도 모델링에 사용하는 데 적합)

  • 유형 3: W 단면

    "W" 프로필 레일 프로필

  • 유형 4: W 단면(스무딩)

    스무딩이 적용된 "W" 프로필 레일 프로필

  • 유형 5: 수직 울타리 패널

    울타리 패널 프로필

기본 레일 깊이
레일 형상의 깊이를 설정합니다.
플랜지 깊이/플랜지 오프셋
플랜지의 치수를 설정합니다(이 레일 스타일에 플랜지가 있는 경우).
레일 재질 채널
CivilViewRails 재질에서 레일 형상에 적용할 재질 채널을 지정합니다.
UV 재질 반복
각 레일 세그먼트를 따라 재질이 반복되는 횟수를 설정합니다.
