커튼월의 절단 평면을 작성하려면

다음 절차에 따라 커튼월 스타일에 대한 하나 이상의 절단 평면의 특성을 지정하십시오. 절단 평면 화면표시 특성은 도면의 평면도(평면도)에서 사용되는 평면도와 같은 화면표시 표현에만 적용됩니다.

평면도에서 커튼월 요소를 좀더 시각화하기 위해 절단 평면을 작성할 수 있습니다. 주 절단 평면에 수축포장 및 해치가 적용됩니다. 평면도 화면표시는 각 절단 평면의 높이에 표시되면서 벽의 구성요소 및 객체를 나타냅니다.

1. 관리 탭 스타일 및 화면표시 패널 스타일 관리자를 클릭합니다 .
2. 건축 객체를 확장한 후 커튼월 스타일을 확장합니다.
3. 변경할 커튼월 스타일을 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 평면도를 선택한 후 를 클릭합니다.
   주: 절단 평면 탭은 평면도와 같은 일부 화면표시 표현에서만 표시됩니다.
6. 절단 평면 탭을 클릭하여 커튼월 스타일에 대한 각 화면표시 표현에 표시할 절단 평면을 설정합니다.
7. 절단 평면 높이에 값을 입력하여 해치를 적용할 절단 평면을 지정합니다.
8. 특별히 절단 평면을 정의하려면, 추가를 클릭한 후 새 절단 평면의 높이를 입력합니다.

   절단 평면을 추가할 위치...	할 일...

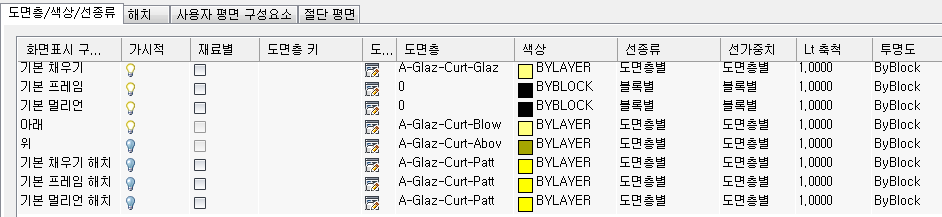

   절단 평면 높이의 값보다 낮은 높이	객체는 도면층/색상/선종류 탭의 절단 평면 아래 구성요소에 대해 지정된 특성을 사용하여 표시됩니다.
   절단 평면 높이의 값보다 큰 높이	객체는 도면층/색상/선종류 탭의 절단 평면 위 구성요소에 대해 지정된 특성을 사용하여 표시됩니다.



   아래 및 위 구성요소

   제거를 클릭하여 추가한 절단 평면을 삭제할 수 있습니다.

9. 확인을 두 번 클릭합니다.
