벽을 결합하려면

다음 과정에 따라 두 벽의 기준선을 결합하여 하나의 벽 세그먼트를 작성하십시오. 결합하는 벽은 다음 요구사항을 충족해야 합니다.

• 선형 벽의 경우 동일선상에 기준선이 있어야 하며 한 끝점에서 만나야 합니다.
• 호 벽은 동일한 중심과 반지름을 가져야 하며 한 끝에서 만나야 합니다.
• 벽은 동일한 스타일과 폭을 가져야 합니다.
• 벽은 동일한 마무리 그룹에 속해야 합니다.

또한 벽을 결합하면 모든 하위 객체 및 부착된 객체도 한 벽에서 다른 벽으로 전송됩니다. 하위 객체는 지붕 선, 바닥판 선, 앵커, 벽 수정자, 벽 스타일 재지정 및 간섭 조건을 포함합니다. 부착된 객체에는 벽에 부착된 문, 창 및 개구부가 포함됩니다.

주: 특정 동일선상 벽 세그먼트는 이미 결합된 것처럼 보일 수 있습니다. 그러나 두 개의 세그먼트로 그린 경우 실제로 분리된 세그먼트이며 별도 세그먼트로 강조 표시할 수 있습니다.

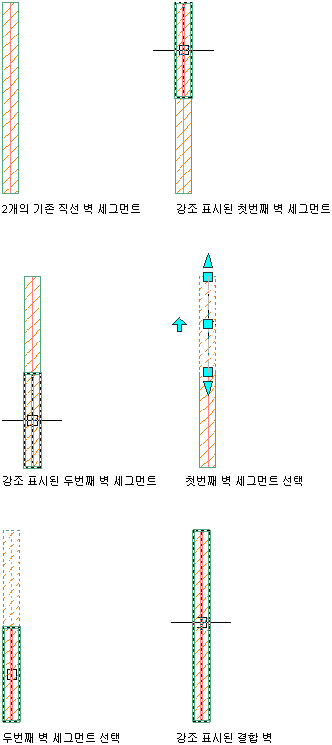

다음 그림에서는 각각의 별도 세그먼트를 강조 표시한 후 두 개의 직선 벽 세그먼트를 결합하는 방법을 보여줍니다.

두 개의 직선 벽 세그먼트 결합

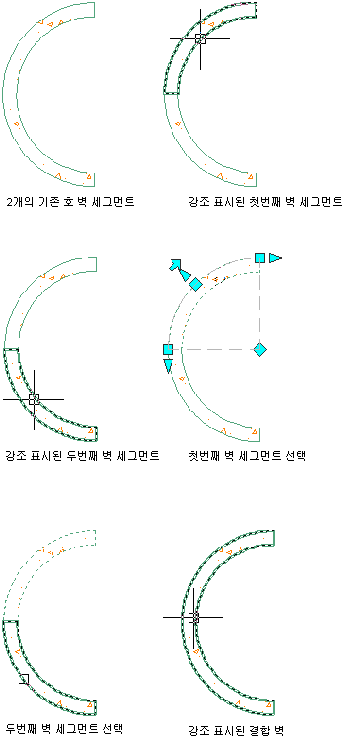

다음 그림에서는 각각의 별도 세그먼트를 강조 표시한 후 두 개의 곡선 벽 세그먼트를 결합하는 방법을 보여줍니다.

두 개의 곡선 벽 세그먼트 결합

1. 첫 번째 벽을 선택합니다.
2. 벽 탭마무리 패널결합을 클릭합니다.
3. 두 번째 벽을 선택합니다.
