3D 솔리드 쐐기를 작성합니다.
찾기
테이퍼의 방향은 항상 UCS의 X축 양의 방향입니다.
양의 값을 입력하면 현재 UCS의 Z축 양의 방향을 따라 높이가 그려집니다. 음의 값을 입력하면 Z축 음의 방향을 따라 높이가 그려집니다.
다음과 같은 프롬프트가 표시됩니다.

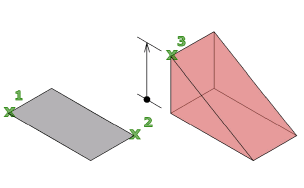

- 첫 번째 구석
- 쐐기 밑면의 첫 번째 구석을 설정합니다.
- 반대 구석
- X,Y 평면 위에서 쐐기 밑면의 반대쪽 구석을 설정합니다.
- 중심
- 지정된 중심점을 사용하여 삼각기둥을 작성합니다.
- 정육면체
-
변의 길이가 동일한 삼각기둥을 작성합니다.
- 길이
-
지정한 길이, 폭 및 높이의 값으로 삼각기둥을 작성합니다. 길이는 X축, 폭은 Y축, 높이는 Z축에 해당합니다. 점을 선택하여 길이를 지정할 경우 XY 평면에서 회전도 지정합니다.
- 높이
- 쐐기의 높이를 설정합니다. 현재 UCS의 Z 축 양의 방향을 따라 높이를 그리려면 양수 값을 입력합니다. Z 축 음의 방향을 따라 높이를 그리려면 음수 값을 입력합니다.
- 2점(높이)
- 두 점 사이의 거리를 지정하여 쐐기의 높이를 정의합니다.
