현재 뷰에서 3D 솔리드와 영역의 평면형 뷰를 작성합니다.
3D 모형의 2D 프리젠테이션 작성

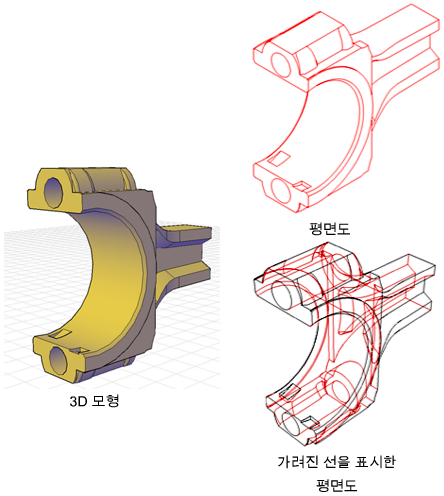

FLATSHOT 명령을 사용하여 XY 평면에 투영된 3D 모형의 단순화된 2D 표현을 작성할 수 있습니다. 그 결과 생성된 객체를 별도의 도면에 저장하거나 블록으로 삽입할 수 있습니다. 이 기능은 기술적 설명을 작성할 때 유용합니다.
플랫샷 프로세스는 모형 공간에서만 사용할 수 있습니다. 직교 뷰나 평행 뷰 등 원하는 뷰를 설정하는 것으로 시작합니다. 모형 공간 뷰포트의 모든 3D 객체가 캡처됩니다. 그러므로 캡처하지 않을 객체는 꺼진 도면층이나 동결된 도면층에 배치해야 합니다.
블록을 작성하는 동안 플랫샷 대화상자에서 전경 및 가려진 선 설정을 조정하여 은선의 표시 방식을 조정할 수 있습니다. 메쉬 객체의 경우 가장 좋은 결과를 얻으려면 가려진 선 아래에 있는 표시 상자의 선택을 취소하여 은선이 표지되지 않도록 합니다.
단면 상태의 3D 객체가 단면이 아닌 것처럼 완벽하게 캡처됩니다.
주: 도면 공간 배치에 3D 솔리드의 프로파일 이미지를 작성하려면 SOLPROF 명령을 사용합니다.
플랫샷을 사용하여 작성한 블록 수정
다른 2D 블록 형상을 수정할 때와 같은 방법으로 블록으로 삽입된 평면형 뷰를 수정할 수 있습니다.
