이미지 배열 메뉴의 목적은 문자 대신 선택할 수 있는 이미지를 제공하는 것입니다. 이미지 배열 및 이미지 배열 슬라이드를 작성, 편집 또는 추가할 수 있습니다.
이미지 배열 대화상자는 이미지를 20개 그룹으로 표시하며, 연관 슬라이드 파일 이름이나 관련 문자를 표시하는 스크롤링 리스트 상자를 왼쪽에 표시합니다. 이미지 배열 대화상자에 20개 이상의 슬라이드가 포함된 경우, 추가 슬라이드가 새 페이지에 추가됩니다. 다음 및 이전 버튼이 활성화되어 사용자가 이미지의 각 페이지를 찾아볼 수 있습니다.

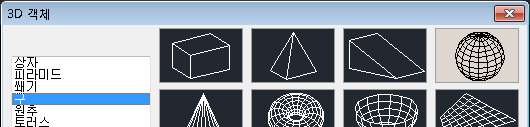

다음은 이미지 배열 메뉴의 예제입니다.
CUI(사용자 인터페이스 사용자화) 편집기에서 이미지 배열 메뉴를 정의합니다. 다음 표에서는 이미지 배열 메뉴의 특성을 보여줍니다.
타일식 뷰포트 레이아웃 이미지 배열 메뉴의 특성 |
||
---|---|---|
특성 창 항목 |
설명 |
예제 |
이름 |
대화상자의 제목으로 사용되는 문자열입니다. |
타일식 뷰포트 레이아웃 |
설명 |
요소를 설명하지만 사용자 인터페이스에는 나타나지 않는 문자입니다. |
|
별칭 |
이미지 배열 메뉴의 별칭을 지정합니다. […] 버튼을 클릭하여 별칭 대화상자를 엽니다. CUIx 파일의 별칭은 각각 고유해야 하며, 프로그래밍 방식으로 이미지 타일 메뉴를 참조하는 데 사용됩니다. |
image_vporti |
다음 표에서는 이미지 배열 슬라이드의 특성을 보여줍니다.
타일식 뷰포트 레이아웃 이미지 배열 메뉴의 넷: 동일 배열 슬라이드의 특성 |
||
---|---|---|
특성 창 항목 |
설명 |
예제 |
이름 |
이미지 배열 메뉴 대화상자의 왼쪽에 있는 리스트 상자에 표시되는 문자열입니다. 문자열에 하이픈(-)이나 밑줄(_) 이외의 영숫자 문자가 구두점 없이 포함되어야 합니다. |
넷: 동일 |
명령 이름 |
명령 리스트 창에 표시되는 명령 이름입니다. |
배열된 뷰포트, 4: 동일 |
설명 |
요소를 설명하는 문자로, 사용자 인터페이스에는 나타나지 않습니다. |
|
매크로 |
명령 매크로입니다. 표준 매크로 구문을 따릅니다. |
^C^C(ai_tiledvp 4 nil) |
요소 ID |
명령을 고유하게 식별하는 태그입니다. |
MM_0427 |
슬라이드 라이브러리 |
다중 슬라이드로 이루어지고 slidelib.exe 유틸리티를 사용하여 작성된 파일입니다. |
acad |
슬라이드 레이블 |
슬라이드 라이브러리 파일 혹은 별도로 저장된 슬라이드 이미지에 포함된 슬라이드의 이름입니다. |
vport-4 |
응용프로그램을 통해 생성한 모든 슬라이드를 이미지로 사용할 수 있습니다. 이미지 배열 메뉴의 슬라이드를 준비할 때 다음의 제한 사항을 염두에 두십시오.
이미지는 3:2의 가로/세로 비율(폭 3 단위, 높이 2 단위)로 표시됩니다. 도면 영역의 가로/세로 비율이 다르면 이미지 배열 메뉴에서 중심에 맞춰진 이미지 슬라이드를 생성하는 것이 어려울 수 있습니다. 가로/세로 비율이 3:2인 배치 뷰포트 내에서 작업하는 경우, 이미지 위치를 지정하여 이미지 배열 메뉴에 표시될 때 똑같이 보이도록 할 수 있습니다.
