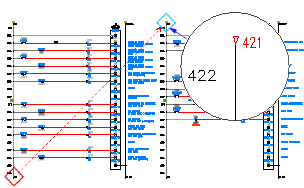

일치하는 소스의 와이어 번호가 있는 와이어 대상 신호 화살표를 삽입합니다.
찾기
명령 입력:
AEDESTINATION
이 프로그램에서는 대상 화살표가 지정된 와이어 네트워크의 와이어 번호를 연관된 소스 화살표가 지정된 와이어 네트워크에서 검색합니다. 동일한 번호, 단어 또는 구를 입력하면 소스 화살표가 해당 번호, 단어 또는 구에 링크되도록 전달됩니다.
주: 대상 신호 화살표는 미리 지정된 고정 와이어 번호가 있는 와이어 네트워크에 연결할 수 없습니다.
|
코드 |
대상 신호의 코드를 지정합니다. |
|
설명 |
(옵션) 대상 신호에 대한 설명을 지정합니다. |
|
기본값 |
텍스트 파일, WDSRCDST.WDD를 엽니다. 이 리스트에서 표준 설명을 빠르게 선택할 수 있습니다. |
|
최근 |
선택 리스트를 사용하여 이 세션 내에서 코드를 표시합니다. |
|
도면 |
선택 리스트를 사용하여 코드를 표시합니다. |
|
프로젝트 |
선택 리스트 (활성 프로젝트에 사용된 코드를 표시합니다. |
|
선택 |
기존 와이어 네트워크를 선택할 수 있도록 대화상자를 임시로 닫습니다. 기존 소스 화살표 찾으면 해당 신호 코드 표시된 코드. |
|
신호 화살표 스타일 |
대상 신호에 사용할 화살표 스타일을 지정합니다. |
|
확인 |
대화상자를 닫고 연관된 소스 화살표를 업데이트합니다. |
