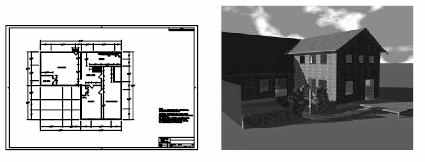

래스터 이미지는 작은 정사각형 또는 픽셀이라고 부르는 점의 직사각형 그리드로 구성됩니다. 예를 들어, 집을 찍은 사진은 집의 모양을 표현하는 일련의 컬러 픽셀로 구성됩니다. 래스터 이미지란 특정 그리드의 픽셀을 말합니다.
다른 많은 도면 객체와 마찬가지로 래스터 이미지를 복사하거나 이동 또는 자를 수 있습니다. 그립 모드를 사용해 이미지를 수정하거나, 이미지의 대비를 조정하거나, 직사각형 또는 폴리곤으로 이미지를 자르거나, 자르기할 때 이미지를 자르기 모서리로 사용할 수 있습니다.
프로그램에서 지원하는 이미지 파일 형식에는 컴퓨터 그래픽, 문서 관리, 엔지니어링, 매핑, 지리 정보 시스템(GIS) 등의 주요 기술적 이미지 처리 응용프로그램 분야에서 사용되는 일반 형식을 포함합니다. 이미지는 비트, 8비트 그레이, 8비트 컬러 또는 24비트 컬러일 수 있습니다. 16비트 색상 수의 이미지는 지원되지 않습니다.
일부 이미지 파일 형식은 투명한 픽셀을 가진 이미지를 지원합니다. 이미지 투명도를 켜기로 설정한 경우 프로그램은 이러한 투명 픽셀을 인식하며 그래픽이 도면 영역의 투명한 픽셀을 "통해 표시될" 수 있도록 합니다. 비트 이미지에서 배경 픽셀은 투명하게 처리됩니다. 투명 이미지는 회색조 또는 컬러일 수 있습니다.
다음 표에는 파일 이름 확장자가 나열되어 있지만, 파일 확장자가 아닌 파일 내용으로 파일 형식을 결정합니다.
상황별 리본 탭을 사용하여 래스터 이미지 작업
리본이 활성 상태일 때 이미지를 선택하면 이미지 리본 상황별 탭이 표시됩니다. 상황별 탭에는 이미지 조정, 자르기 및 표시를 위한 옵션이 포함되어 있습니다. 상황별 리본 탭은 이미지를 선택 취소하면 자동으로 제거됩니다.
