회로 관리자를 사용하여 현재 도면에서 분전반 구성도 생성

전기 도면에 대한 분전반 구성도를 자동으로 생성합니다.

현재 도면에서 분전반 구성도를 생성하기 위해 전기 도구 팔레트에 있는 분전반 구성도 도구를 사용할 수 있습니다. 회로 관리자를 사용하여 분전반 구성도를 작성할 수도 있습니다.

회로 관리자를 사용하여 현재 도면에서 분전반 구성도를 생성하려면

1. 다음을 클릭합니다. 분석 탭 전기 패널 회로 관리자 를 클릭합니다.
   주: 또는 전반을 선택하고 전반 탭 회로도 패널 회로 관리자 를 클릭할 수 있습니다.

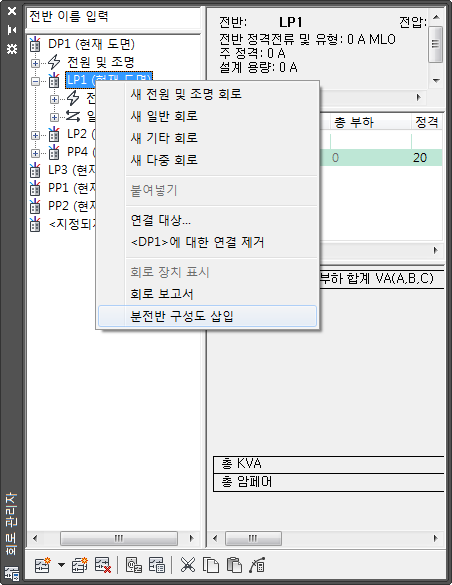

2. 회로 관리자의 왼쪽 창에서 전반 이름을 선택하고, 마우스 오른쪽 버튼을 클릭한 후 분전반 구성도 삽입을 클릭합니다.

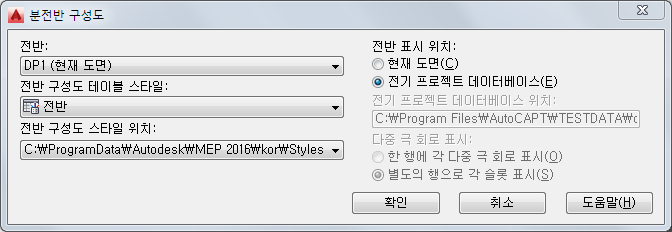

3. 분전반 구성도 대화상자에서 분전반 구성도 테이블 스타일에 대해 스타일을 선택합니다.


4. 확인을 클릭합니다.
5. 현재 도면을 클릭하여 분전반 구성도를 배치합니다.
