빌딩 시스템은 대개 공장에서 제조된 기성 구성요소를 사용하여 조립됩니다. 카탈로그 기반 컨텐츠는 부품 정의 및 연관된 부품 모형으로 정의되고, 부품 카탈로그에 그룹화되는 객체를 나타냅니다. AutoCAD MEP에 포함되어 있는 부품 카탈로그는 설계 중에 사용할 포괄적인 부품 모음을 제공합니다. 부품 카탈로그를 조회하여 부품을 보다 편리하게 선택하고, 설계에 통합할 부품을 검색하고, 작성한 부품을 나중에 사용하기 위해 카탈로그에 저장할 수 있습니다.
사용자는 카탈로그 기반 컨텐츠에 대해 시스템을 지정하고, 시스템은 시스템에 지정된 모든 빌딩 시스템 객체가 공유하는 특성을 저장합니다. 그러면 도면의 빌딩 설비에 일관성 있는 모양과 분위기를 줄 수 있습니다.

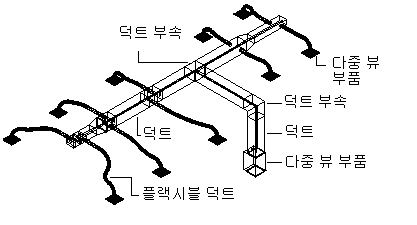

기계 설비의 부품

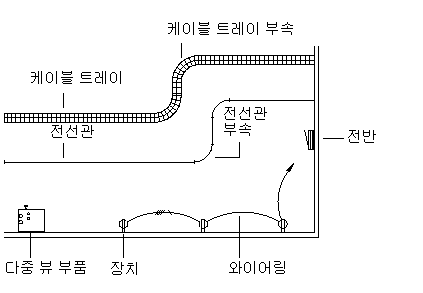

전기 설비의 부품
위생 시스템의 부품
미터법 및 영국식 단위 모두에 사용할 수 있는 부품 카탈로그는 다음과 같습니다.
- 케이블 트레이
- 전선관
- 부속
- 덕트
- 파이프
- 모든 빌딩 시스템 분야용 다중 뷰 부품
주: 미국식 미터법 컨텐츠는 미터법 설계에 대한 미국 GSA(General Services Administration) 표준을 기반으로 개발되었습니다. 영국 및 글로벌 미터법 컨텐츠는 미터법 설계를 위한 BSI(British Standards Institute) 표준을 기반으로 개발되었습니다.
시스템을 설계할 때 사용자가 사용할 수 있는 부품 및 스타일 기반 컨텐츠는 옵션 대화상자의 MEP 카탈로그 탭에서 지정한 카탈로그 및 컨텐츠 위치에 따라 달라집니다. 사용할 수 없는 부품이 필요한 경우 3D 모델링 및 2D 도면 기능이 포함된 컨텐츠 작성 도구인 컨텐츠 작성기를 사용하여 카탈로그 부품을 작성할 수 있습니다. 파라메트릭 또는 블록 기반의 두 가지 부품 유형을 작성할 수 있습니다.
BestPractice: 새 버전의 AutoCAD MEP으로 업그레이드하는 과정을 용이하게 하려면 모든 사용자 부품을 사용자 카탈로그에 추가합니다. 소프트웨어에서 제공하는 카탈로그에 사용자 부품을 추가해서는 안 됩니다. 이렇게 하면 업그레이드 시 모든 사용자 카탈로그 컨텐츠를 한꺼번에 새 버전의 카탈로그 폴더(소프트웨어에 제공된 카탈로그의 새 버전이 있는 위치)로 손쉽게 이동할 수 있습니다. 도메인에 대해 여러 개의 카탈로그를 지정할 경우 배치 중에 두 가지 유형의 카탈로그를 모두 사용할 수 있습니다.
