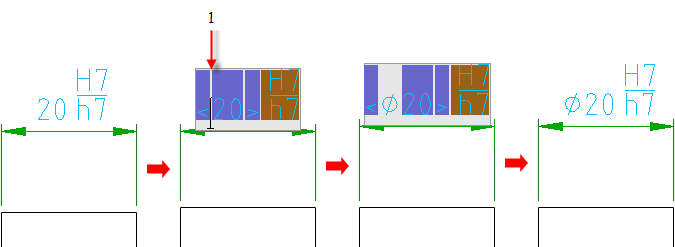

AutoCAD Mechanical에서는 호 및 원의 반지름 치수 및 지름 치수뿐 아니라 호의 길이 치수도 작성할 수 있는 AMPOWERDIM을 제공합니다.
호의 반지름 또는 지름 치수를 작성할 때는 호를 따라 치수선을 똑바로 배치할 필요가 없습니다. 치수를 호와 떨어져 배치하여 치수 지시가 호 외부에 배치될 경우, 치수기입되는 호의 경로를 따라 치수보조선이 그려집니다. 치수보조선이 작성되지 않도록 하려면 DIMSE1 시스템 변수를 켜기로 설정합니다.
반지름 또는 지름 치수를 도면 영역에 배치할 때 배치 옵션을 선택하여 치수의 모양을 지정할 수 있습니다. 예를 들어 지름 및 반지름 치수가 원 또는 호의 내부나 외부에 배치되도록 선택할 수 있습니다.
호 또는 원이 너무 커서 반지름 치수를 중심으로부터 그리기에 현실적으로 적당하지 않을 경우 꺾기 반지름 치수를 작성합니다. 꺾기 반지름 치수를 사용하면 치수기입하려는 호나 원의 중심이 아닌 다른 위치(1)에서 치수선을 시작할 수 있습니다. 꺾기 반지름 치수가 있으면 치수를 그립 편집하여 꺾기(2) 및 중심 위치 재지정을 수정할 수 있습니다.
AMPOWERDIM 명령 뿐 아니라, 반지름 및 호 길이 치수를 위한 AMPOWERDIM_RAD, 지름 치수를 위한 AMPOWERDIM_DIA 및 꺾기 반지름 치수를 위한 AMPOWERDIM_JOG를 사용할 수 있습니다. AMPOWERDIM의 경우 명령행 옵션을 사용하여 이러한 치수 유형 옵션을 선택할 수 있습니다. 나머지 명령은 첫 번째 선택 단계를 생략한다는 점을 제외하고는 AMPOWERDIM 명령과 동일합니다.
