지시선 및 지시선 세그먼트를 기호에 추가하거나, 기호에서 제거합니다.
찾기
찾기
찾기요약
이 명령은 제도 표준이 지시선 및 지시선 세그먼트의 추가나 제거를 금지하는 GOST 고정 접합 기호와 같은 기호에서 작동하지 않습니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
더하기
기존 기호에 지시선을 추가합니다.
- 지시선을 추가할 기호 선택
- 지시선을 추가할 기호를 지정합니다.
- 부착할 객체 선택
- 지시선을 부착할 객체를 지정합니다. 지시선을 어느 것에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 호, 원, 스플라인 또는 타원을 선택하지 않은 경우 지시선 시작점을 지정할 필요가 없습니다. 프로그램에서는 첫 번째 지시선 세그먼트를 부착된 객체에 수직이 되도록 하여 지시선 시작점을 파생시킵니다. 선을 선택하거나 객체를 선택하지 않으면 지시선 시작점을 지정하라는 메시지가 표시됩니다. 주: 이 시점부터 이후로 표시되는 프롬프트는 선택한 객체 유형에 따라 다릅니다.
- 시작점
- 지시선 시작점의 위치를 지정합니다.
- 다음 점
- 지시선의 다음 정점 위치를 지정합니다.
- 표면
- 모서리가 아닌 표면을 가리킬 수 있도록 기호에 표면 표시 지시선(추가 화살촉, 지시선 및 참조선)을 추가합니다. 다음의 경우 이 옵션은 표시되지 않습니다.
- 선택한 기호는 형상 공차 기호, 데이텀 식별자 기호 또는 표면 텍스처 기호가 아닙니다.
- 선택한 기호를 제어하는 표준의 리비전에서 표면 표시 지시선을 허용하지 않는 경우

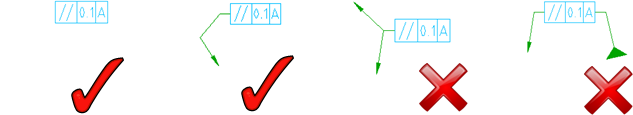

- 기호의 현재 구성에서 표준이 표면 표시 지시선을 허용하지 않는 경우. 예:
- 이미 1차 지시선이 하나 있는 표면 텍스처 기호
- 객체에 이미 부착되어 있는 형상 공차 및 데이텀 식별자 기호입니다.
- 여러 개의 1차 지시선이 있는 형상 공차 기호
- 1차 지시선과 2차 지시선이 하나씩 있는 형상 공차 기호
주: 직교 지시선을 지원하는 표준의 경우 이 명령은 첫 번째 지시선 세그먼트가 부착된 객체에 수직이 되도록 합니다. 또한 후속 지시선 세그먼트가 수평 또는 수직이 되도록 합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다. - 모서리
- 실수로 "표면" 옵션을 선택한 경우 이전 프롬프트(모서리 선택 모드)로 복귀할 수 있습니다.
- 자동 라우팅
- 지시선을 마지막으로 지정한 점에서 기호의 가장 논리적인 연결점으로 자동 라우팅합니다.
제거
지시선 또는 지시선 세그먼트를 삭제합니다.
- 지시선 노드 또는 지시선 세그먼트 선택
- 제거할 노드 또는 지시선 세그먼트를 지정합니다. 내부 지시선 세그먼트를 선택한 경우 다음 지시선 세그먼트도 모두 삭제됩니다. 노드를 선택한 경우 최소한 2개의 인접 지시선 세그먼트가 삭제됩니다.
