AMCARRAY 명령을 사용하면 삽입 시에 배열할 객체를 표시할 수 있습니다.
작성할 사본 수와 기타 매개변수는 삽입 시에 계산됩니다. 컨텐츠 편집기에서는 배열할 객체만 표시하면 됩니다. 객체를 표시할 때는 도면 영역에 컨텐츠 배열 아이콘(
)을 배치하라는 메시지가 표시됩니다. 나중에 배열을 선택하여 변경하려는 경우에는 이 아이콘을 클릭하면 배열이 선택됩니다.

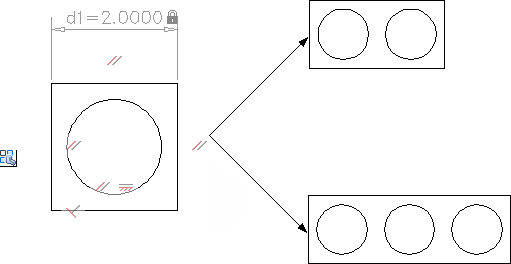

이 구멍이 있는 플레이트의 그림을 고려하십시오. 구멍은 삽입 시 배열할 객체로 표시되어 있습니다. 플레이트를 도면에 삽입하면 크기 선택 대화상자에 배열 매개변수를 지정하라는 메시지가 표시됩니다. 배열 매개변수를 지정하면 그에 따라 구멍 수가 바뀌어 플레이트가 그려집니다.
필요한 경우에는 구멍 수를 지정하라는 메시지를 표시하지 않고 대신 AutoCAD Mechanical에서 구멍 수를 자동으로 계산하도록 부품/피쳐를 설정할 수 있습니다. 이 동작을 적용하려면 패밀리 테이블에 배열 매개변수(이 경우에는 구멍 수)를 추가합니다. 그런 다음 각 행의 배열 매개변수에 값을 지정합니다. 이렇게 하면 부품 또는 피쳐를 삽입하거나 크기를 조절할 때 구멍 수가 자동으로 계산됩니다.
대부분의 경우에는 모든 배열 매개변수를 크기와 함께 변경할 필요가 없습니다. 이러한 매개변수에 대해 값을 고정하고 크기 선택 대화상자에 매개변수가 표시되지 않도록 설정할 수 있습니다.
배열 매개변수에 기본적으로 지정되는 이름은 일반적으로 작성 중인 부품/피쳐의 상황에 적합하지 않습니다. 따라서 AutoCAD Mechanical에서는 배열할 객체를 표시할 때 배열 매개변수의 이름을 바꿀 수 있는 기능을 제공합니다. 이후에도 배열에 해당하는 아이콘을 선택하고 특성 팔레트에서 해당 이름을 변경하여 배열 매개변수의 이름을 바꿀 수 있습니다.
