중심선 초과는 각 제도 표준별로 다릅니다.
또한 일부 구멍 크기의 경우에는 해당 지름에 비례하도록 초과가 필요합니다. 따라서 컨텐츠 편집기에서 중심선을 그릴 때는 삽입 시에 중심선 길이가 동적으로 조정되도록 초과를 구성해야 합니다.

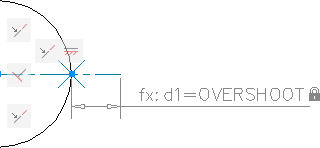

AutoCAD Mechanical에서 초과 길이를 조정하도록 하려면 OVERSHOOT 변수를 사용해 초과에 치수 구속조건을 적용해야 합니다. 삽입 시에 OVERSHOOT에는 값이 동적으로 지정됩니다. 아래에 설명된 워크플로우에서는 그림의 슬롯이 구속된 방법을 보여줍니다.
| 작업 | 주석 | |
| 1. | 매개변수 관리자에서 OVERSHOOT 사용자 매개변수 작성 | 이 변수를 사용해 나중에 초과를 구속합니다. |
| 2. | POINT 명령을 사용하여 원 및 중심선의 교차점에 점 삽입 | 이 점을 사용하여 치수 구속조건을 정확하게 배치할 수 있도록 도와주는 객체 스냅을 사용하도록 설정합니다. |
| 3. | 점을 포함한 형상에 기하학적 구속조건 적용 | 점을 구속하면 점이 고정되고 초과가 확장됩니다. |
| 4. | 초과에 치수 구속조건 적용 및 OVERSHOOT 변수에 초과 지정 | 도면 영역에 삽입할 때 구멍 지름과 표준에 따라 OVERSHOOT 변수에 값이 지정됩니다. |
