참조 지표면의 표고에 따르도록 하나 이상의 압력관 요소를 수정할 수 있습니다.
참조 지표면을 사용하여 평면 뷰에 압력식 관망을 배치하는 경우 세그먼트의 시작점과 끝점만 참조 지표면 표고에 상대적으로 설정됩니다.
참조 지표면의 표고가 크게 변하는 경우 압력식 관망의 부분이 지표면의 위 또는 아래에서 너무 멀리 떨어져 작성될 수 있습니다. 이 경우 지표면 따르기 명령을 사용하여 지표면에 더 가까워지도록 종단 뷰에서 압력식 관망을 편집할 수 있습니다.

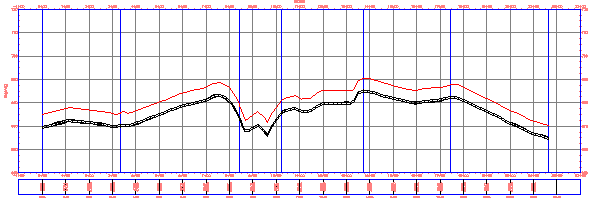

지표면 따르기 명령을 사용하기 전의 예

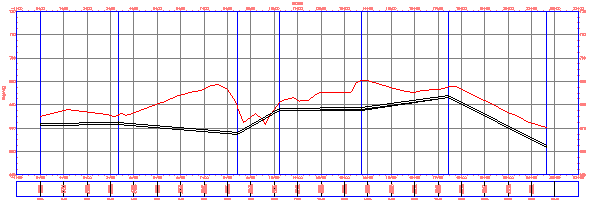

지표면 따르기 명령을 사용한 후의 예
지표면 따르기 명령은 압력관을 본당 길이(cut length)가 동일한 직선 세그먼트로 나눈 다음 새 세그먼트의 표고를 변경합니다. 지표면 따르기 명령을 사용한 후 설계 검사 명령을 사용하여 이 세그먼트 간 굴곡 각도를 검사할 수 있습니다.
