선/선 측량 교차로를 작성하려면

기존 점에서 정의된 두 선의 교차로를 찾을 수 있습니다. 교차로를 찾은 후 새로운 점 번호를 지정하여 이 교차로를 저장할 수 있습니다.

측량 명령 윈도우에서 선/선 교차로를 작성하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 선/선을 클릭합니다.
  3. 첫 번째 선의 시작점 식별자를 입력합니다.
  4. 첫 번째 선을 정의하는 두 번째 점 식별자를 입력합니다.
  5. 간격띄우기를 입력합니다.
  6. 두 번째 선의 시작점 식별자를 입력합니다.
  7. 두 번째 선을 정의하는 두 번째 점 식별자를 입력합니다.
  8. 간격띄우기를 입력합니다.

측량 명령 언어를 사용하여 선/선 교차로를 작성하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    LNLN [점 1] [점 2] [간격띄우기 1] [점 3] [점 4] [간격띄우기 2]

명령행 예

NE 1 100 100

NE 2 200 200

NE 3 175 200

NE 4 100 200

LNLN 1 2 100 3 4 -100

! INTERSECTION # 1 NORTH:158.578644 EAST:300.000000

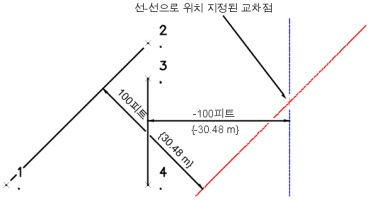

교차로는 오른쪽으로 간격띄우기를 100피트로 하여 점 1과 2 사이에 그려진 선과 왼쪽으로 간격띄우기를 100피트로 하여 점 3과 4 사이에 그려진 선 사이에 배치됩니다.

명령 구문

LNLN [점 1] [점 2] [간격띄우기 1] [점 3] [점 4] [간격띄우기 2]

매개변수 정의
점 1, 점 2 벡터 1의 위치와 방향을 설정하는 점 식별자. 점 1은 끝점이고 점 2는 시작점입니다. 이러한 점은 그림 점을 포함하여 모든 점이 될 수 있습니다.
간격띄우기 1, 간격띄우기 2 선에서의 간격띄우기. 벡터가 왼쪽 또는 오른쪽으로 X피트(또는 미터) 이동되는 것처럼 작동합니다. 오른쪽으로 간격띄우기는 양수이고 왼쪽으로 간격띄우기는 음수입니다. 간격띄우기를 사용하지 않으려면 간격띄우기에 대해 0(영)을 사용합니다.
점 3, 점 4 벡터 2의 위치와 방향을 설정하는 점 번호. 점 3은 끝점이고 점 4는 시작점입니다. 이러한 점은 그림 점을 포함하여 모든 점이 될 수 있습니다.
