종단 뷰에서 파이프와 곡관뿐만 아니라 개별 파이프, 곡관 및 부속품도 추가할 수 있습니다.

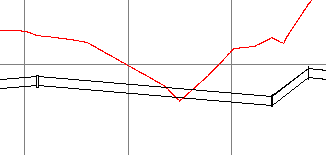

종단 뷰에서 압력식 관망 요소를 추가하는 것은 필요한 깊이를 확보할 수 없을 경우 수직 장애물 또는 상자 주위로 설계하기 위해 사용할 수 있는 워크플로우의 일부입니다. 예를 들어, 종단에서 설계를 검토하는 데 파이프의 해당 요소가 다음 이미지와 같이 지표면 위로 표시되는 경우 파이프를 세그먼트로 나누고 지표면 위의 단면을 삭제할 수 있습니다. 그런 다음 압력식 관망 종단 배치 도구를 사용하여 지표면 아래로 가도록 압력식 관망 요소를 다시 그릴 수 있습니다.
종단 뷰에서 파이프 및 곡관 또는 압력관 추가 옵션을 사용하여 요소를 추가하는 경우 그리기 시작할 요소 및 연결할 요소(범위의 시작 및 끝 요소)를 선택하라는 프롬프트가 표시됩니다. 요소들은 공통된 방향이어야 합니다. 즉, 열려 있는 포트가 서로 마주보아야 합니다. 평면 뷰에서 요소들이 서로 올바르게 연결되지 않을 수 있는 것으로 탐지되는 경우 올바른 네트워크 경로를 설정하려면 평면 뷰에서 먼저 설계를 편집하라고 제안하는 경고 메시지가 표시됩니다.
종단 뷰에서 파이프, 곡관 및 부속품 추가
- 파이프 및 곡관 명령을 사용하여 추가하는 요소는 요소 리스트에서 사용 가능한 각도에 구속됩니다.
- 압력관 추가 명령을 사용하여 추가하는 파이프는 요소 리스트에서 사용 가능한 각도에 구속되지 않습니다.
- 곡관 추가 명령을 사용하여 수직 곡관을 추가할 수 있습니다. 곡관(기본 압력식 관망 카탈로그에 대해 작성된 다른 유형의 부속)을 종단 뷰에 추가할 수 있습니다(T형 및 교차는 아님). 주: 종단 뷰에서 곡관은 압력관의 열려 있는 연결에만 추가할 수 있습니다. 압력관을 따라 삽입하거나 다른 부속 또는 부속품의 열려 있는 연결에는 추가할 수 없습니다.
- 부속품 추가 명령을 사용하여 부속품을 추가할 수 있습니다. 주: 종단 뷰에서 부속품은 압력관, 부속 또는 다른 부속품의 열려 있는 연결에 추가할 수 있습니다. 압력관을 따라 삽입할 수는 없습니다.
