여러 압력식 관망 요소의 표고를 변경하려면

압력식 관망 요소의 깊이를 변경하려면 이 명령을 사용하십시오.

  1. 압력식 관망을 선택합니다. 압력식 관망 상황에 맞는 리본 탭이 표시됩니다.
  2. 수정 패널에서 네트워크 편집 종단 계획 배치 도구 찾기를 클릭합니다.
  3. 표고 변경 찾기을 클릭합니다.
  4. 편집할 요소를 선택합니다.
  5. 기준점과 끝 점을 지정합니다. 이러한 점은 표고 편집의 깊이와 뱡향(양수 또는 음수)을 정의합니다.

    표고를 수정할 경우 측점, 길이 및 곡관 각도가 변경되지 않습니다. 이동하는 요소 간의 연결은 유지되지만, 선택한 시작 점과 끝 점에서는 연결이 끊어집니다.

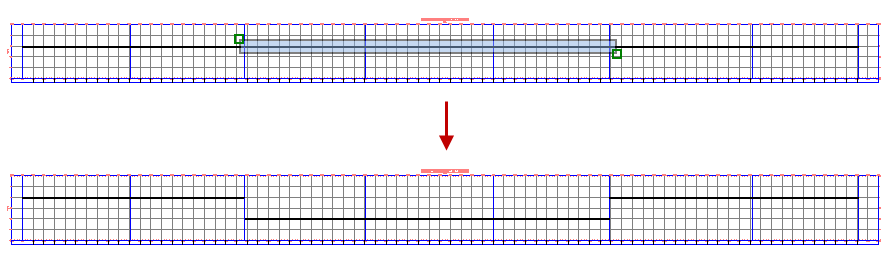

  6. 다음 그림에서는 편집할 요소 선택과 요소 표고의 변경 결과를 보여줍니다.
