용지경계선을 작성하려면

구획 및 인접한 선형이 동일한 부지에 있어야 합니다. 구획 경계는 선형에서 지정된 거리만큼 간격띄우기됩니다.

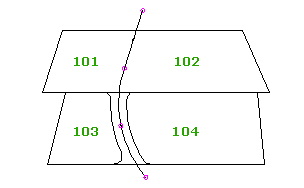

선택적으로 다른 객체와의 교차로에 모깎기의 반지름을 지정합니다. 다음 그림에서는 구획 103과 104 사이에서 구획 경계의 교차로에 모깎기와 함께 작성된 용지경계선을 보여 줍니다.

용지경계선은 좁은 구획과 유사하지만 선형에 동적으로 링크되지는 않습니다. 선형을 이동하거나 편집하는 경우 용지경계선을 다시 작성해야 합니다.

용지경계선 작성 명령을 실행하면 하나 이상의 구획을 선택하라는 프롬프트가 표시됩니다. 선형이 부지에서 선택한 구획의 가장자리를 따라 있는 경우 용지경계선은 제공된 매개변수에 따라 작성됩니다.

  1. 홈 탭설계 작성 패널구획 드롭다운용지경계선 작성 찾기을 클릭합니다.
  2. 도면에서 하나 이상의 구획을 선택하고 Enter 키를 누릅니다.
  3. 용지경계선 작성 대화상자에서 선형으로부터 구획 경계까지의 간격띄우기 거리를 지정합니다.
  4. 용지경계선의 구획 경계에 모서리 모깎기를 적용하려면 이 옵션을 선택합니다. 반지름을 지정합니다.
  5. 다른 선형과 용지경계선의 교차로에 모서리 모깎기를 적용하려면 이 옵션을 선택합니다. 반지름을 지정합니다.
  6. 확인을 클릭합니다.
