특성 | 예 | 설명 |
---|---|---|
시작: 지정된 점에서 새 그림의 시작을 나타내는 코드입니다. 그림 이름과 일치하는 측량그림 프리픽스가 존재하는 경우 시작 코드를 생략할 수 있습니다. 파일 이름이 고유한 경우 이와 같이 생략하는 것이 가장 적합합니다. |
EP1 B SW1 B 또는 B EP1 B SW1 |
EP1 및 SW1은 그림 이름입니다. 문자 B는 EP1 및 SW1이라는 이름의 새 그림을 시작하는 데 사용되는 특수 코드입니다. |
계속: 그림이 마지막 정점에서 계속됨을 나타내는 코드입니다. |
EP1 C SW1 |
그림이 명시적인 <계속 코드>와 함께 계속됩니다. EP1은 그림 이름이고, C는 EP1이라는 이름의 활성 그림이 계속되도록 합니다. 필드 코드에 명시적인 <계속> 코드가 포함되지 않고 필드 코드 내의 그림 이름이 활성 그림과 일치하는 경우 그림이 계속됩니다. |
끝: 그림이 종료됨을 나타내는 코드입니다. |
EP1 E SW1 B |
EP1은 그림 이름, “ “(공백)은 필드/코드 구분자, E는 끝 코드입니다. 끝 코드는 EP1이라는 이름을 가진 활성 그림이 이 점까지 계속된 다음 종료되도록 합니다. 종료된 그림은 더 이상 활성 그림이 아닙니다. SW1은 그림 이름, “ “(공백)은 필드/코드 구분자, B는 시작 코드입니다. 시작 코드는 SW1이라는 이름의 새 그림을 시작합니다. 이 예에서 SW1이라는 이름의 기존 그림이 있는 경우 해당 그림은 마지막 정점에서 종료되고 SW1이라는 이름의 새 그림이 이 점에서 시작됩니다. |
닫기: 마지막 정점에서 현재 점까지 활성 그림이 계속됨을 나타내고 그림의 시작 정점으로 다시 선 세그먼트를 연결하여 그림을 닫는 코드입니다. |
EP1 SW1 CLS |
EP1은 그림 이름입니다. 이 이름이 활성 그림과 일치하는 경우 이 점까지 계속됩니다. SW1은 그림 이름입니다. 이 이름이 활성 그림과 일치하는 경우 마지막 정점에서 이 점까지 계속됩니다. CLS는 닫기 코드이고 선 세그먼트는 그림 SW1의 시작 정점으로 다시 돌아가 닫힙니다. |
수평 간격띄우기: 현재 점에서 시작하는 평행한 그림을 작성하기 위한 상대 수평 간격띄우기 또는 활성 그림에 이전의 수평 간격띄우기가 있는 경우 다른 간격띄우기로 변환하기 위한 상대 수평 간격띄우기를 지정하는 데 사용되는 코드입니다. |
101,500,490,100.01,BC1 B H-4 V.1 H.5 H.75 V-.7 H2.25 V-.35 ...112,500,500,100.02,BC1 ...123,500,510,100.03,BC1 ...134,500,520,100.04,BC1 ...145,500,530,100.05,BC1 ...156,500,540,100.06,BC1 ...167,500,550,100.07,BC1 SO ...178,500,560,100.08,BC1 |
점 101: BC1은 선 피쳐 이름, " "(공백)은 피쳐/코드 구분자, B는 <시작> 코드, H는 <수평 간격띄우기> 코드, -4는 첫 번째 수평 간격띄우기 값에 대한 값, V는 <수직 간격띄우기> 코드, .1은 첫 번째 수직 간격띄우기 값입니다. 나머지 3개의 간격띄우기에 각각에 대해서도 이와 마찬가지입니다. 점 112, 123, 134, 145, 156: 현재 간격띄우기가 있는 BC1 그림이 계속됩니다. 점 167: BC1이 계속되지만 그림 간격띄우기는 SO <간격띄우기 정지> 코드에 의해 정지됩니다. 점 178: BC1이 계속됩니다. 값은 수평 간격띄우기 코드를 따라야 합니다. 음의 값은 활성 그림을 왼쪽으로 간격띄우기하고 양의 값은 활성 그림을 오른쪽으로 간격띄우기합니다. 여러 개의 간격띄우기를 사용할 수 있지만, 나중에 수평 또는 수직 변환이 이루어지는 경우에는 각각의 간격띄우기에 대해 이전의 수평 간격띄우기 또는 수직 간격띄우기 코드를 지정해야 합니다. |
수직 간격띄우기: 현재 점에서 시작하는 상대 수직 간격띄우기를 지정하는 데 사용되는 코드입니다. 값은 수직 간격띄우기 코드를 따라야 합니다. |
(다음 그림에 표시됨) |
활성 그림에 대한 현재 정점의 표고에 양의 값이 가산되고 활성 그림에 대한 현재 정점에서 음의 값이 감산됩니다. 이전의 수평 간격띄우기가 없는 상태에서 수직 간격띄우기가 지정되는 경우 수평 간격띄우기 값을 0으로 가정합니다. 수직 간격띄우기 또는 이전의 수직 간격띄우기가 없는 상태에서 수평 간격띄우기가 지정되는 경우 수직 간격띄우기 값을 0으로 가정합니다. 주:
이전의 수평 또는 수직 간격띄우기가 현재 점 코드에서 지정되었고 이후의 수평 또는 수직 간격띄우기가 현재 필드 코드 내에서 생략되어 있는 경우 이전의 수평 또는 수직 간격띄우기 값이 사용됩니다. 예를 들어 다음과 같습니다. V1 H1 H2 = H0 V1 H1 V1 H2 V1 H1 H2 V1 H3 = H1 V0 H2 V1 H3 V1 |
간격띄우기 정지: 활성 그림에서 모든 간격띄우기의 종료를 지정하는 데 사용되는 코드입니다. 활성 그림만 계속될 수 있습니다. |
(다음 그림에 표시됨) |

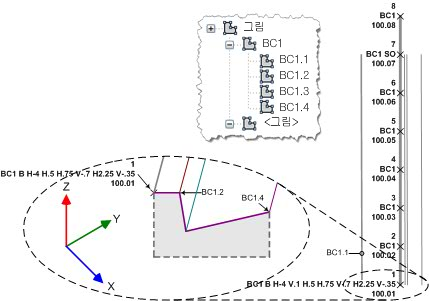

다음 그림은 수평 간격띄우기, 수직 간격띄우기 및 간격띄우기 정지를 위한 코드 사용 예를 나타낸 것입니다.
1,500,490,100.01,BC1 B H-4 V.1 H.5 H.75 V-.7 H2.25 V-.35
2,500,500,100.02,BC1
3,500,510,100.03,BC1
4,500,520,100.04,BC1
5,500,530,100.05,BC1
6,500,540,100.06,BC1
7,500,550,100.07,BC1 SO
8,500,560,100.08,BC1
