측량 네트워크는 관찰 기기 설치 또는 측점을 나타내는 상호 연결된 일련의 선입니다. 측량 네트워크에는 연관된 모든 알려진 기준점, 알려진 방향, 설치 및 관찰이 들어 있습니다.
팁: 측량 데이터 가져오기 명령을 사용하면 마법사 인터페이스를 사용하여 네트워크를 작성하고 데이터를 가져올 수 있습니다. 자세한 내용은
측량 데이터 가져오기 마법사를 참고하십시오.
측량 네트워크에 데이터를 가져오거나 작성한 후에 네트워크를 AutoCAD Civil 3D 도면에 네트워크 객체로 삽입할 수 있습니다.

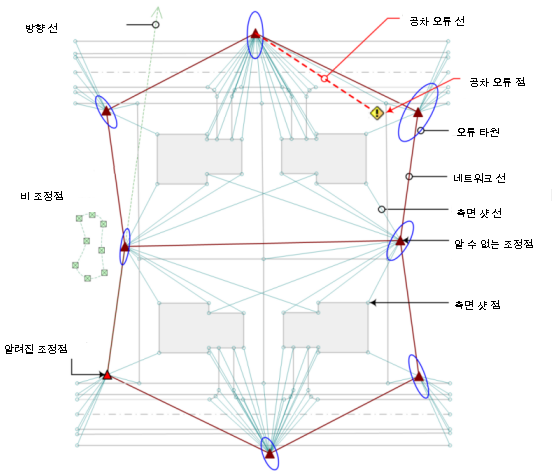

다음 그림은 네트워크 구성요소를 보여 줍니다.
네트워크 관련 작업에 대한 팁
- 도면에서 네트워크 구성요소 위에 마우스를 놓으면 구성요소 정보를 포함한 툴팁을 표시할 수 있습니다.
- 도면에서 네트워크 구성요소를 선택하고 마우스 오른쪽 버튼을 클릭하여 측량 탭의 측량 데이터를 찾아보거나, 데이터를 편집 또는 업데이트할 수 있습니다.
- 측량도구공간에서 끌어 놓기 기능을 사용하여 네트워크 화면표시 순서를 변경할 수 있습니다. 네트워크를 끌어 놓으면 위에 놓는 네트워크 뒤에 삽입됩니다. 네트워크를 리스트의 맨 위에 표시하려면 네트워크 집합으로 끌어 놓습니다.
- 도구공간의 측량 탭에서 도면으로 네트워크를 끌어 놓을 수 있습니다.
- 각 측량 프로젝트 단계에 대한 새 네트워크를 작성합니다.
- 새 측량 네트워크를 작성하여 측량 명령 윈도우에서 다른 기존 측량 네트워크의 점 관련 계산을 수행합니다. 입력한 데이터는 배치 파일에 캡쳐되고, 필요한 경우 파일을 편집하여 다른 측량 네트워크의 무결성에는 영향을 주지 않으면서 교정 내용이 포함된 파일을 다시 실행할 수 있습니다.
