평면 뷰에서의 압력관 그립

다음 그립을 사용하여 평면 뷰에서 압력관을 편집할 수 있습니다. 구체적인 그립은 각 그림에 빨간색으로 표시되어 있습니다.

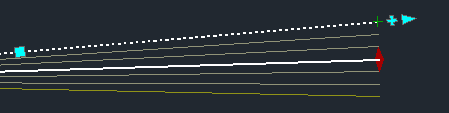

끝점: 길이

이 그립을 사용하면 연결되지 않은 끝에서 압력관을 줄이거나 늘일 수 있습니다. 다른 압력관이나 부속 또는 부속품에 연결되는 것에 관계없이 줄이거나 늘이는 파이프의 방향은 동일하게 유지됩니다.

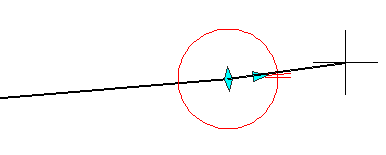

끝점: 굴곡

이 그립을 사용하면 연결되지 않은 압력관 끝의 각도를 변경할 수 있습니다. 각도는 파이프의 중심선에서 측정합니다. 이 그립을 선택하면 파이프를 이동하거나 적용할 굴곡 각도를 입력할 수 있습니다. 파이프의 길이는 동일하게 유지됩니다.

다음 그림에는 선택한 굴곡 그립 및 파이프를 이동할 수 있는 허용 굴곡의 범위를 나타내는 시각적 큐가 나와 있습니다.

주: 이 그립을 사용하면 허용되는 굴곡을 초과하여 파이프의 각도를 편집할 수 있습니다. 허용되는 굴곡을 초과한 파이프는 설계 검사 실행 명령을 실행하여 탐지할 수 있습니다.

중간점: 이동

이 그립을 사용하면 압력관을 새 위치로 이동할 수 있습니다. 파이프의 방향 및 길이는 동일하게 유지됩니다.

다음 그림에는 4개의 연결된 압력관에 이러한 그립들이 표시되어 있습니다.

배치 계속

이 그립을 사용하면 압력관을 추가하여 압력식 관망을 계속 배치할 수 있습니다. 이 그립은 직선 파이프와 곡선 파이프가 모두 연결되지 않은 압력관 연결부에 표시됩니다.

이러한 그립 중 하나를 선택하면 나침반이 나타나 다음 선택 각도를 안내해 줍니다.

반지름, 이동, 길이 조정, 위치: 곡선 파이프

이 그립을 사용하면 곡선 파이프를 줄이거나 늘이거나 이동할 수 있습니다. 원곡선의 반지름을 조정할 수도 있습니다.

다음 그림에서는 반지름을 수정하기 위해 사용할 수 있는 그립을 보여줍니다.

다음 그림에서는 곡선 파이프를 이동하기 위해 사용할 수 있는 그립을 보여줍니다.
