스패닝 레이블로 레이블 지정된 파이프 삭제 정보

스패닝 레이블로 레이블 지정된 범위서 개별 파이프를 삭제하면 삭제된 파이프를 중심으로 해당 레이블의 위치에 따라 다양한 효과가 적용됩니다.

파이프를 삭제하려면 해당 파이프를 선택하고 Delete 키를 누릅니다.

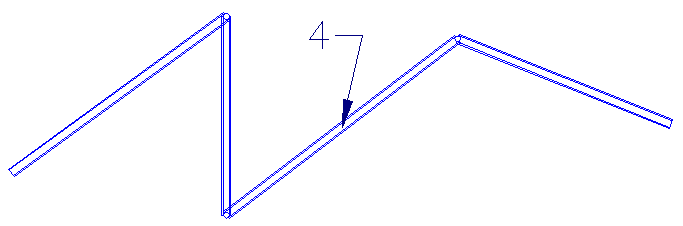

다음 예에서 파이프 범위는 네 개의 연결된 파이프로 구성되어 있습니다. 스패닝 레이블의 위치를 확인합니다. 이 예에서는 범위 내 파이프 수 특성을 삽입하여 범위 내 파이프 수를 동적으로 나타내는 레이블을 작성하는 데 문자 구성요소 편집기가 사용되었습니다.

예 1

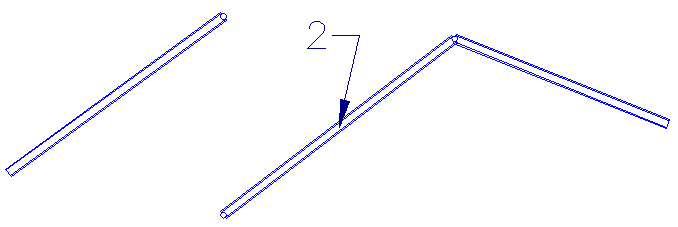

다음 예에서는 수직 파이프가 삭제되었거나 다른 파이프에서 분리되었습니다. 이 결과, 오른쪽에 연결된 파이프만 범위 레이블에 포함됩니다. 레이블이 동일한 위치에 있습니다.

예 2

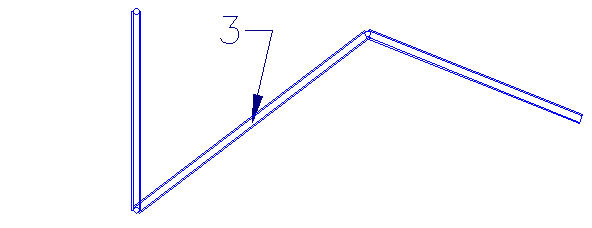

다음 예에서는 왼쪽의 파이프가 삭제되었거나 수직 파이프에서 분리되었습니다. 이 결과, 나머지 파이프만 범위에 포함됩니다. 해당 범위가 세 개의 파이프로 구성되어 있음을 알리는 레이블이 표시되어 있습니다.

예 3

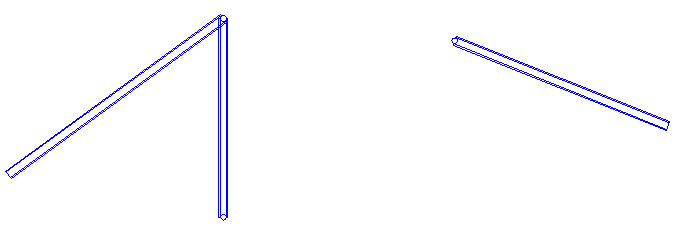

다음 그림에서는 범위 레이블이 있는 파이프가 삭제되었습니다. 이 결과, 범위 레이블도 삭제됩니다.
