간섭 검사를 사용하면 서로 충돌할 수 있는 관망 요소를 빠르게 식별할 수 있습니다.
이 기능은 요소의 실제 3D 모형을 비교하여 간섭을 확인합니다. 간섭 검사를 실행하면 잘못된 방식으로 실제로 겹치거나 충돌하거나 교차하는 관망 요소 또는 미리 정의된 근접 기반 기준을 위반한 관망 요소를 식별할 수 있습니다.
예를 들어, 하나 이상의 관망에 대해 간섭 검사를 실행하여 실제로 서로 겹치거나 지나치게 가까이 위치한 요소가 있는지 확인할 수 있습니다. 스타일 기반 비주얼 표식기를 선택하여 간섭을 식별하거나, 간섭을 실제 3차원 표현으로 화면표시하도록 선택할 수 있습니다. 간섭 조건을 그대로 둘 수도 있고, 도면에서 요소를 이동하여 간섭 조건을 해결할 수도 있습니다.
간섭 검사를 실행할 때 단일 관망 또는 두 관망을 선택할 수 있습니다. 단일 관망에서 간섭 검사를 실행하면 해당 네트워크에 포함된 요소에 대한 간섭이 검사됩니다. 두 관망에서 간섭을 검사하도록 선택하면 두 관망 간의 간섭이 검사됩니다.

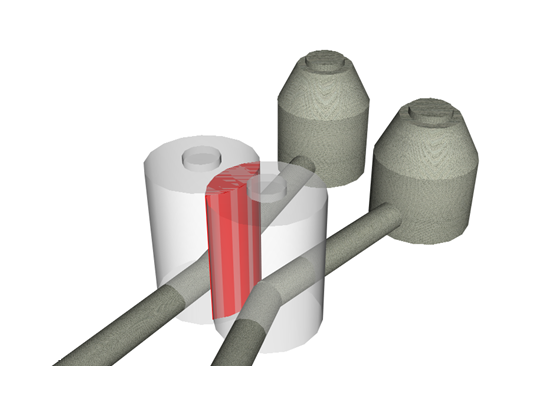

다음 그림은 실제로 겹치는 구조물을 가진 서로 다른 두 관망을 보여 줍니다. 간섭 검사를 실행하여 이러한 요소가 서로 간섭하는지 빠르게 확인할 수 있습니다.

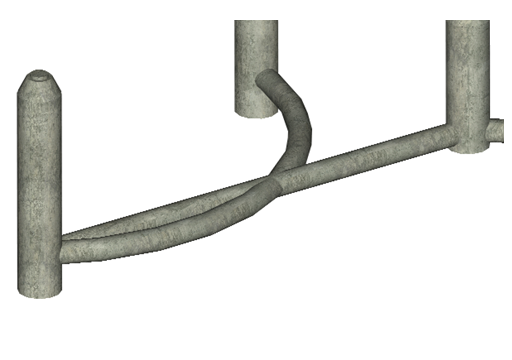

다음 그림과 같이 결합하는 구조물이 없는 두 파이프가 서로 교차할 경우 다른 유형의 간섭이 탐지될 수 있습니다.

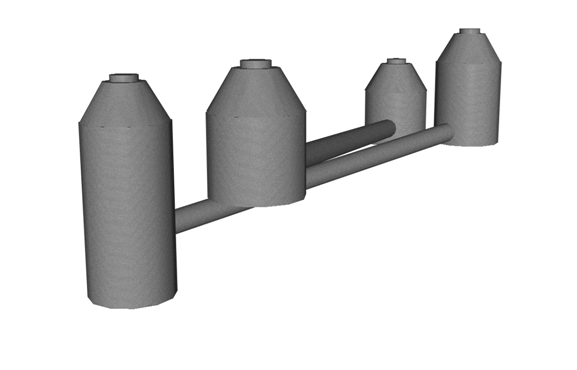

원하는 경우 미리 정의된 거리 또는 축척 비율 조건에 따라 관망 요소를 3D 표현으로 검사하여 서로 지나치게 가깝지 않은지 확인할 수도 있습니다. 다음 그림에서 표시된 두 관망은 실제로 충돌하지는 않지만 가장 가까운 점에서 서로의 거리가 10피트 미만입니다.
다른 네트워크에 있는 요소와의 거리가 지정된 거리보다 작은 요소를 3D 표현으로 식별하는 간섭 검사를 실행할 수 있습니다. 각 요소 주변의 모든 방향으로 거리를 검사합니다.
간섭 검사를 실행하면 간섭 검사 객체가 생성되어 통합관리 트리의 관망 간섭 검사 집합에 표시됩니다.
간섭 검사에서 3D 근접 검사 옵션을 활성화한 경우 관망 요소가 서로 너무 가깝지 않은지를 지정된 거리 또는 축척 비율에 따라 3D 표현으로 식별할 수 있습니다.
단일 관망에서 근접 검사를 사용할 경우 서로 지정된 거리보다 가까운 요소에 대해 간섭이 작성됩니다. 이 기능을 사용하여 두 관망을 검사할 경우 두 번째 네트워크의 요소에서 지정된 거리 또는 축척 비율보다 작은 첫 번째 네트워크의 요소에 대해 간섭이 작성됩니다.
3D 근접 검사 기능을 사용하여 서로 다른 두 가지 유형의 유틸리티 네트워크 간의 거리가 특정 요구 사항을 충족하는지를 확인할 수 있습니다. 예를 들어, 하수 및 상수 교차에서는 일반적으로 상수선이 하수선 위로 18인치 이상 떨어져 있어야 합니다. 거리 사용 옵션을 18인치로 설정하여 간섭 검사를 실행하면 다른 관망과의 거리가 18인치보다 작은 모든 요소가 식별됩니다.

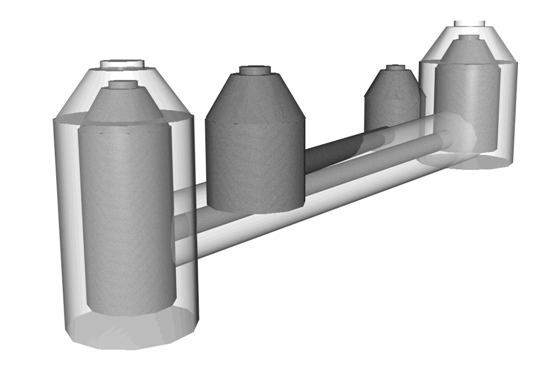

다음 그림은 거리 및/또는 축척 비율 3D 근접 검사 값이 근접 간섭 위반을 결정하는 데 사용되는 방법을 보여 줍니다. 더 진하게 음영처리된 윤곽은 선택한 관망의 실제 요소를 나타내고, 덜 진하게 음영처리된 요소는 간섭 식별에 사용되는 영역을 나타냅니다.
지정한 거리를 입력하여 근접 검사를 수행하면 지정한 관망에서 임의의 방향으로 다른 요소와 지정한 거리 이내에 있는 모든 관망 요소에 대해 간섭이 작성됩니다.
축척 비율 사용 옵션을 선택하면 축척 비율로 사용되는 값을 입력할 수 있습니다. AutoCAD Civil 3D에서는 축척 비율 값을 입력하면 지정된 축척 비율 값을 곱해 요소(파이프 또는 구조물)의 제한 거리를 계산합니다. 예를 들어, 파이프 지름이 600mm이고 축척 비율 값을 2로 지정하면 AutoCAD Civil 3D는 1200mm 거리(파이프 지름 600에 축척 비율 2를 곱한 값) 내에서 모든 간섭을 식별합니다. 간섭 검사를 실행하면 방향에 관계없이 서로 간의 거리가 이 거리 내에 있는 모든 관망 요소가 간섭으로 표시됩니다.
