코리더 경사 패턴에 대해 작업하려면

경사 패턴은 경사 식별자 선입니다. 흐름 방향으로 정렬된 하나 이상의 반복되는 선입니다. 선의 길이는 경사 길이 이하입니다. 이 선은 미리 정의된 기호를 사용하거나 한 끝에 AutoCAD 블록을 삽입해 둘 수도 있습니다.

경사 패턴은 두 형상선(보통은 정지 초기계획선과 사면 전개선) 사이에 적용됩니다.

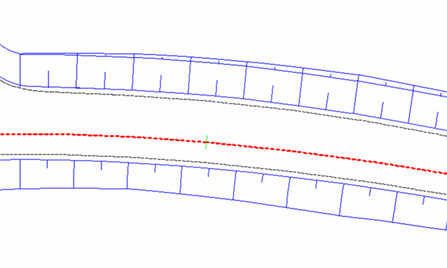

코리더에서의 일반적인 경사 패턴 사용:

코리더 경사 패턴을 적용하려면

  1. 도구공간통합관리 탭에서 코리더를 확장하고 코리더를 마우스 오른쪽 버튼으로 클릭한 다음 특성을 클릭합니다.
  2. 코리더 특성 대화상자에서 경사 패턴 탭을 클릭합니다.
  3. 경사 패턴 추가 >>을 클릭합니다.
  4. 도면에서 경사의 한 쪽을 구성하는 첫 번째 코리더 형상선을 선택합니다. 모호한 선택을 한 경우에는 형상선 선택 대화상자가 표시됩니다. 리스트에서 형상선을 선택합니다.
  5. 경사의 다른 쪽을 구성하는 두 번째 코리더 형상선을 선택합니다. 모호한 선택을 한 경우에는 형상선 선택 대화상자가 표시됩니다. 리스트에서 형상선을 선택합니다.
  6. 적용을 클릭합니다.

코리더 경사 패턴을 편집하려면

  1. 도구공간통합관리 탭에서 코리더를 확장합니다. 코리더를 마우스 오른쪽 버튼으로 클릭합니다. 특성을 클릭합니다.
  2. 코리더 특성 대화상자에서 경사 패턴 탭을 클릭합니다.
  3. 경사 패턴 스타일을 변경하려면 경사 패턴 스타일 필드에서 을 클릭합니다. 스타일 선택 대화상자에서 스타일을 선택하거나 표준 스타일 작성 도구를 사용하여 스타일을 편집 또는 작성합니다.
  4. 경사 패턴의 시작점 또는 끝점을 변경하려면 측점 시작 또는 측점 끝 필드를 선택합니다. 값을 입력하거나 을 클릭하고 도면에서 위치를 클릭합니다.
  5. 적용을 클릭합니다.
