요소 작성기에서 요소의 유효성을 확인하고 저장하려면

  1. 요소 작성기 도구막대에서 유효성 검사를 클릭합니다.

    이 절차를 성공적으로 완료하면 요소의 유효성이 검사되고 상태 막대가 업데이트되어 요소 유효성 검사가 성공적인지를 나타내는 메시지가 표시됩니다.

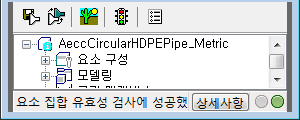

    요소가 유효함

    모형에서 오류가 발생하면 상태 막대 메시지에 요소 유효성 검사가 실패했다는 내용이 나타나고 대화상자가 표시되어 오류를 나열합니다. 오류를 검토하고 필요한 수정을 한 다음 유효성 검사가 성공할 때까지 이 단계를 반복합니다.

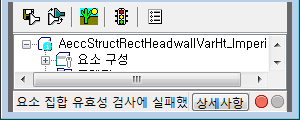

    요소가 잘못됨

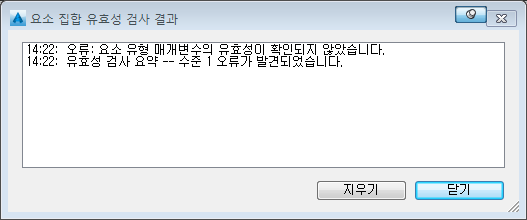

    요소가 잘못된 경우 표시되는 오류 대화상자

    주: 요소가 유효한 경우에도 요소 집합 유효성 검사 결과 대화상자에 경고가 표시될 수 있습니다.
  2. 유효성 검사가 성공하면 도구막대에서 요소 집합 저장 또는 다른 이름으로 요소 집합 저장을 클릭합니다.
  3. 카탈로그에서 요소를 사용할 수 있게 할 것인지 여부를 지정합니다.
    • 사용자가 요소를 사용할 수 있게 하려면 예를 클릭합니다.
    • 요소를 숨기려면 아니오를 클릭합니다.
    주: 이 프롬프트는 요소 작성기에 있는 옵션 대화상자에서 요소 가리기 옵션을 전환합니다.

    지정된 카탈로그 위치에 요소가 저장됩니다.

  4. 파일 메뉴에서 닫기를 클릭합니다.
    주: 그러면 <새 요소 집합 이름>.dwg라는 도면 파일로 변경사항을 저장할 것인지를 묻는 프롬프트가 표시됩니다. 요소 집합을 저장했으면 이 도면 파일도 저장해야 하므로 이 프롬프트에서 예를 클릭합니다. 요소 집합을 저장하지 않았으면 이 프롬프트에서 아니오를 클릭하여 이 도면 파일을 저장하지 않아야 합니다.
