평면 또는 종단 뷰에 화면표시된 파이프 간 연결을 정리해야 할 수 있습니다.
이 항목에서는 파이프 스타일 대화상자의 평면 및 종단 탭에 있는 파이프 끝 정리 옵션을 이해하고 사용하는 방법에 대해 설명합니다.
평면 뷰에 대해 이 옵션을 선택하면 파이프 간 연결이 평면 뷰에 화면표시되는 방식을 보다 정확하게 나타내도록 평면 뷰의 파이프 간 연결 모양이 정리됩니다.
종단 뷰에 대해 이 옵션을 선택하면 종단 뷰에서 파이프 간 연결의 모양이 다음과 같이 정리됩니다.
- 내부 모서리만 화면표시하거나 파이프의 내부 모서리와 외부 모서리를 모두 화면표시하는 경우 겹치는 파이프 끝이 파이프의 내부 모서리까지 잘립니다.
- 파이프의 외부 모서리를 표시하는 경우(파이프의 내부 모서리를 표시하지 않는 경우)에만 파이프의 외부 모서리가 잘립니다.

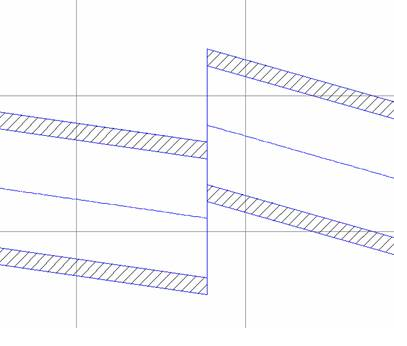

다음 그림에서는 파이프 끝 정리 옵션이 켜진 파이프 간 연결의 종단을 보여 줍니다.

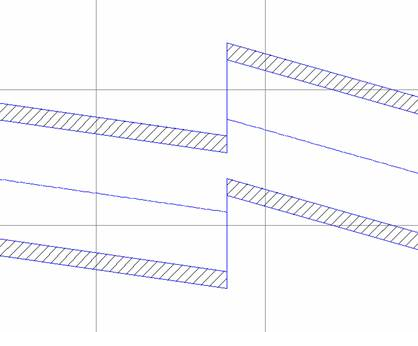

이 옵션을 선택하지 않으면 종단 뷰에 표시된 파이프 간 연결의 모양이 정리되지 않습니다. 다음 그림에서는 파이프 끝 정리 옵션이 꺼진 파이프 간 연결의 종단을 보여 줍니다.
기본적으로 이 옵션은 선택되어 있지 않습니다(꺼져 있음). 그러나 파이프 간 연결이 정리되도록 기존(레거시) 파이프에 대해 간단하게 이 옵션을 켤 수 있습니다.
이 옵션과 관련하여 다음 동작을 이해하는 것이 중요합니다.
- 파이프 끝 정리 옵션은 두 파이프 간에 null 구조물이 있는 경우에만 사용할 수 있습니다.
- 이 옵션은 종단 뷰에 표시된 직선 및 원곡선 파이프에서 동일하게 동작합니다.
- 이 옵션은 내부 모서리만 표시하거나 내부 모서리와 외부 모서리를 모두 표시하는 경우 겹치는 파이프 끝을 내부 모서리까지 자릅니다(제거).
- 이 옵션은 외부 모서리를 표시하는 경우(내부 모서리를 표시하지 않는 경우)에만 외부 모서리까지 자릅니다.
