이 도구막대를 사용하여 구획 세그먼트 작업과 구획 크기 매개변수 설정을 위한 도구에 액세스할 수 있습니다.
배치 세션 동안 기본 구획 설정을 변경할 수 있는 구획 작성 - 배치 대화상자를 엽니다.
선 세그먼트로 로트 라인을 그립니다. 도면에서 시작점과 끝점을 클릭합니다.
원곡선 세그먼트로 로트 라인을 그립니다. 시작점, 통과점 및 끝점을 정의합니다.
원곡선 세그먼트로 로트 라인을 그립니다. 시작점, 반지름 값, 원곡선 방향 및 끝점을 정의합니다.
연결된 일련의 로트 라인 세그먼트를 그립니다. 일련의 점을 클릭합니다.
이러한 도구는 사용자 정의 매개변수를 유지하면서 개별 로트선의 위치를 정확하게 조정합니다. 구획 크기 조정 도구는 부착된 로트 선을 작성하거나 편집합니다.
자동 모드에서 슬라이드 선 - 작성 또는 스윙 선 - 작성 명령을 사용하여 일련의 인접하는 같은 크기의 구획을 작성합니다. 수동 배치의 경우 점을 선택하거나 OSNAP을 사용하여 선을 끌어 로트선의 새 위치를 지정합니다.
구획 크기 조정 매개변수 또는 자동 배치 옵션을 선택하거나 지정하면 해당 미리보기 그래픽이 구획 배치 도구 대화상자의 아래쪽에 표시됩니다.
전면 폭 상의 시작점과 끝점 및 전면 폭에 대한 각도나 로트선에 대한 절대 방향(선택 사항)으로 정의되는 하나 이상의 새 로트선을 작성합니다. 상대 각도는 0(끝점 방향)에서 180(시작점 방향)까지 양의 값(도)으로 측정됩니다. 90도는 폭 정의에 대해 수직/반지름을 의미합니다. 방위각, 방향각 또는 도면 상의 두 점으로 방향을 정의합니다.
로트 라인을 이동합니다. 선의 전면 폭 각도 또는 절대 방향을 유지하거나 변경할 수 있습니다.
전면 상의 시작점과 끝점 그리고 구획의 반대쪽에 있는 고정 스윙점으로 정의된 로트 라인을 작성합니다. 최소 면적과 전면 제한을 넘지 않는 범위에서 전면 상의 다른 점과 교차하도록 로트 라인을 스윙하여 구획의 크기를 조정합니다.
로트 라인을 한쪽 끝에서 스윙하여 이동합니다. 스윙 점으로 사용할 끝을 선택합니다.
새 로트선을 작성합니다. 부착점 및 방향각, 방위각 또는 두 번째 부착점을 정의합니다.
구획 세그먼트에서 클릭하는 지점에 정점을 삽입합니다.
구획 세그먼트에서 선택하는 정점을 삭제하고 한쪽 면에 있는 정점 사이에 로트 라인을 다시 그립니다.
선택하는 정점에서 끝점을 분리합니다. 분리 거리를 지정합니다.
로트 선 또는 원곡선과 같은 구획 하위 도면요소를 삭제합니다. 다른 구획과 공유하지 않는 하위 도면요소를 삭제하면 전체 구획이 삭제됩니다. 공유된 하위 도면요소를 삭제하면 이 하위 도면요소를 공유하는 두 구획이 병합됩니다.
두 개의 인접한 구획을 결합합니다. 선택하는 첫 번째 구획이 결합된 구획의 ID 및 특성을 결정합니다.
결합된 구획의 개별 ID를 복원합니다.
구획 배치 매개변수 대화상자에 표시할 구획 하위 도면요소를 선택합니다. 이 버튼을 클릭하기 전에 부 도면요소 편집기를 클릭합니다.
선택한 구획 하위 도면요소의 속성을 검토하거나 편집할 수 있는 구획 배치 매개변수 대화상자를 엽니다.
이전 명령을 취소합니다.
취소한 명령을 반복합니다.
새 구획 크기 조정, 자동 배치 및 수동 배치에 대한 매개변수를 변경할 수 있는 특성 시트를 엽니다.

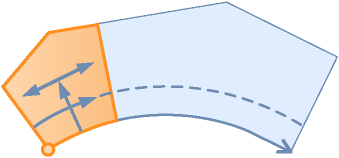

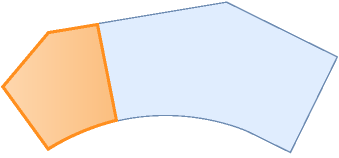

구획 크기 조정 매개변수를 선택하면 그래픽이 표시되어 매개변수가 현재 구획 크기 조정 명령의 결과에 어떻게 영향을 주는지를 보여줍니다.
새 구획에 대해 최소 면적 조건을 지정합니다. 이 값은 현재 명령을 수행하는 동안 언제든지 변경할 수 있으며 0보다 커야 합니다.
새 구획에 대해 최소 전면 폭 조건을 지정합니다.

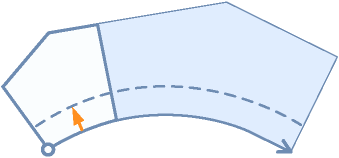

구획 크기 조정 명령을 수행하는 동안 간격띄우기에서 최소 전면 폭 사용을 활성화하거나 비활성화합니다. 이 값은 현재 명령을 수행하는 동안 언제든지 변경할 수 있습니다.
전면 폭 간격띄우기의 기본값을 지정합니다.

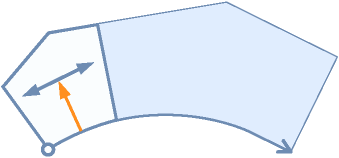

최소 폭의 기본값을 지정합니다. 이 값은 0보다 크거나 같아야 합니다.

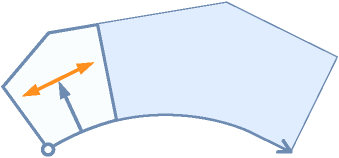

새 구획의 크기를 조정하거나 기존 구획을 편집하는 데 사용된 최소 깊이 조건을 지정합니다. 최소 깊이는 새 구획이나 편집된 구획 결과 전면 폭의 중간점에서 시작되고 교차된 전면 폭 세그먼트에 수직인 방향을 향합니다.
구획을 작성하거나 편집할 때 최대 깊이 조건이 사용되는지 여부를 지정합니다.

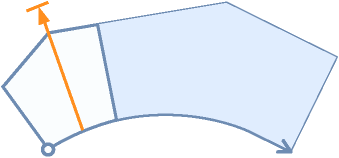

새 구획이나 편집된 구획에 대해 최대 깊이 조건을 지정합니다.

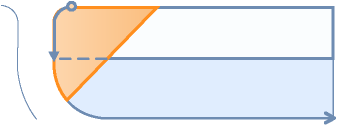

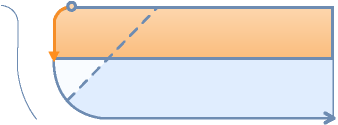

특정 상황에서는 새 구획을 작성하는 동안 유효한 다중 솔루션이 발생할 수 있습니다. 유효한 다중 솔루션이 발생하면 표시할 솔루션을 지정할 수 있습니다.

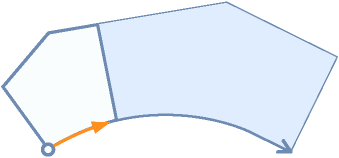

최단 전면 폭 사용: 최단 전면 폭을 사용하는 솔루션이 표시되도록 지정합니다.

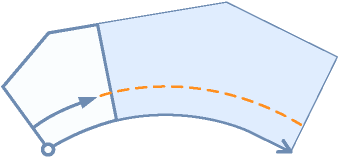

최소 면적 사용: 최소 면적을 사용하는 솔루션이 표시되도록 지정합니다.
구획 크기 조정 명령에 대해 자동 모드가 활성화되는지 여부를 지정합니다.
켜기: 자동 모드를 활성화합니다.
끄기: 자동 모드를 비활성화합니다.
나머지를 재배포하는 방법을 지정합니다.

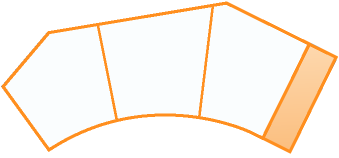

나머지에서 구획 작성: 나머지 면적에서 새 구획을 작성합니다.

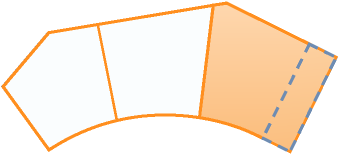

나머지를 마지막 구획에 배치: 나머지 면적을 마지막 구획에 배치합니다.

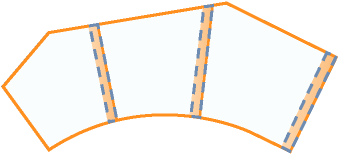

나머지 재배포: 나머지 면적을 모든 구획에 똑같이 재배포합니다.
