여러 가지 방법으로 AutoCAD Civil 3D 관망에 수리적 특성 데이터를 추가할 수 있습니다.
AutoCAD Civil 3D에서 작성한 관망은 기본적으로 동수경사선(HGL), 에너지선(EGL)과 같은 수리학적 특성 정보에 대한 값을 포함하지 않습니다. 관망이 이 유형의 정보에 대한 특성을 포함하는 경우 해당 수리적 특성은 기본적으로 0으로 설정되거나 설정되지 않습니다.
다음과 같은 방법을 사용하여 AutoCAD Civil 3D 관망에 수리학적 특성 데이터를 추가할 수 있습니다.
- 관망을 .stm 파일로 내보내고, 내보낸 파일을 Storm Sewers Extension으로 가져온 후 Storm Sewers Extension에서 관망에 수리적 특성 추가
Storm Sewers Extension을 사용하면 관로에 대한 수리적 분석을 수행할 수 있습니다. 이 작업을 수행한 후 .stm 파일을 다시 AutoCAD Civil 3D로 가져올 수 있습니다. 이제 AutoCAD Civil 3D 관망에 Storm Sewers Extension에서 가져온 유효한 수리학적 특성 데이터(HGL, EGL 등)가 포함됩니다.
- 유효한 수리적 특성 정보를 포함하는 .xml 파일을 가져와 수리적 특성 데이터를 얻을 수도 있습니다.
- 또한 속성 편집 테이블을 사용하여 수리적 특성에 대한 고유한 값을 입력할 수 있습니다. 나중에 Storm Sewers Extension 등의 다른 응용프로그램으로 관망 데이터를 가져와 수리적 분석을 수행할 예정이라면 이 방법을 사용하는 것이 좋습니다.
AutoCAD Civil 3D 관망에 수리학적 특성 데이터를 지정한 후에는 종단 뷰에서 동수경사선 및 에너지선을 표시하거나 편집하고 레이블을 지정할 수 있습니다. 또한 파이프 및 구조물 특성 대화상자와 뷰에서 특정 수리적 특성 데이터 값을 표시하고 편집할 수 있습니다.
AutoCAD Civil 3D 관망에 수리학적 분석 데이터를 추가한 경우 파이프 및 구조물에 대한 유효한 값으로 다음 수리학적 특성이 채워집니다.
| 수리적 특성 | 사용 대상 |
|---|---|
| 동수경사선 | 파이프 및 구조물 |
| 에너지선 | 파이프 및 구조물 |
| 유량 | 파이프 |
| 접합 손실 | 파이프 |
| 재현 기간 | 파이프 |
| 알려진 용량 | 구조물 |
| 대상 높이 | 구조물 |
AutoCAD Civil 3D에서 동수경사선 및 에너지선은 구조물을 통과하여 한 파이프의 HGL 위쪽 또는 EGL 위쪽 특성을 다음 파이프의 HGL 아래쪽 또는 EGL 아래쪽 특성과 연결하는 직선으로 표시됩니다.
HGL, EGL 등과 같은 수리적 특성에 대한 레이블을 표시하는 레이블 스타일을 작성할 수도 있습니다.
종단 뷰에서 수리적 데이터 보기

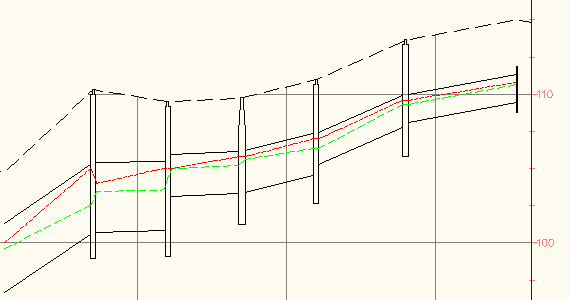

종단 뷰에서 관망의 수리적 특성 데이터(동수경사선 및 에너지선)를 볼 수 있습니다. 예를 들어, 다음 그림에서는 종단 뷰에 표시된 동수경사선과 에너지선을 보여 줍니다.
에너지선은 빨간색 파선으로 위쪽에 표시됩니다. 동수경사선은 초록색 파선으로 에너지선 아래에 표시됩니다.
종단 뷰에서 동수경사선 및 에너지선을 보려면 다음 작업을 수행해야 합니다.
| 작업 |
|---|
| Storm Sewers Extension을 사용하여 관망에 대한 수리적 분석을 수행함으로써 관망에 수리적 특성 정보 추가 |
| 파이프 스타일 대화상자의 화면표시 탭에 나열된 HGL 및 EGL 구성요소를 편집합니다. 구조물 스타일이 아니라 파이프 스타일에만 이 작업을 수행하면 됩니다. |
| 파이프 요소를 종단 뷰에 추가 |
HGL, EGL 등과 같은 수리적 특성에 대한 레이블을 표시하는 레이블 스타일을 작성할 수도 있습니다.
종단 뷰에서 동수경사선 및 에너지선을 볼 수 있을 뿐만 아니라 다음과 같은 방법으로 수리적 특성 데이터 값을 보고 편집할 수도 있습니다.
| 편집 방법 | 설명 |
|---|---|
| 파이프 또는 구조물 특성 대화상자 | 파이프 또는 구조물 특성 대화상자의 요소 특성 탭을 클릭하고 아래로 스크롤하여 수리적 특성 값을 표시합니다. |
| 관망 뷰 | 관망 뷰에서 관망을 표시하고 스크롤하여 수리적 특성 데이터 값을 표시하거나 편집합니다. |
수리적 특성 데이터 편집
관망을 편집하면 수리적 특성 데이터가 잘못될 수도 있습니다. 관망을 .stm 파일에서 가져온 후 관망의 물리적 특성을 편집하는 경우 수리적 정보가 잘못될 수 있다는 것을 이해하는 것이 중요합니다. 사용자에게 이 가능성을 알리기 위해, Storm Sewers Extension에서 가져온 관망의 관망 요소를 편집할 때에는 항상 다음과 유사한 경고 메시지가 표시됩니다.
수리적 특성을 포함하는 관망이 변경되었으며 특성이 잘못되었습니다.
이 메시지는 관망을 처음 편집할 때에만 표시됩니다. 관망을 다시 편집할 때에는 이 메시지가 표시되지 않습니다.
이 메시지가 표시되는 경우 Storm Sewers에서 편집 명령을 사용하여 관망 데이터를 내보내고 수리적 특성을 업데이트할 수 있습니다. 이렇게 하지 않는 경우에도 최소한 관망의 수리적 정보가 여전히 유효하며 변경사항으로 인해 설계에 바람직하지 않거나 예상치 못한 결과가 발생하지 않는다는 것을 확인하는 것이 좋습니다.
수리적 특성에 대한 값을 포함하지 않는 관망을 편집할 때에는 이 메시지가 표시되지 않습니다.
