자리 표시자 자산을 사용하면 초기 개념의 배치에 단순한 블록을 배치하여 아직 완성되지 않은 자산을 표현할 수 있습니다. 자산 매개변수는 길이, 폭, 높이 및 반지름으로 한정됩니다. 다른 자산처럼 태그 정의를 추가함으로써 쉽게 식별이 가능합니다.
Factory Design Suite와 함께 솔리드 및 투명 상자, 원통, 구 및 반구가 설치되고 자리 표시자 시스템 자산 폴더에 보관됩니다.
자리 표시자 자산을 배치에 추가하려면:
- Factory 리본에서 팔레트를 클릭합니다.
- 자산 검색기를 선택합니다.

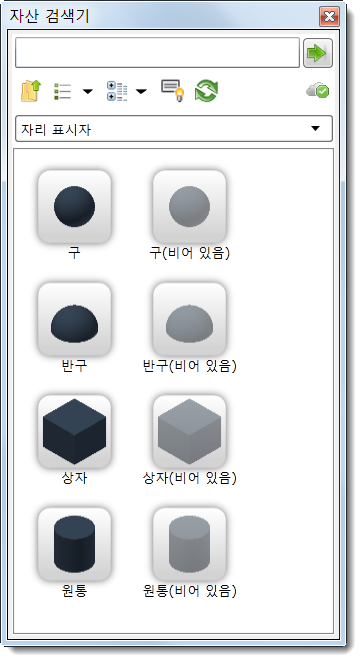

- 시스템 자산 폴더에서 자리 표시자 폴더를 찾아 엽니다.
- 자리 표시자 쉐이프(솔리드 또는 투명)를 선택하고 배치로 끌어옵니다. 다른 자산처럼 자리 표시자 자산을 탐색하거나, 미리 보거나, 복사하거나, 즐겨찾기 폴더에 추가할 수 있습니다.
자리 표시자 설명자를 보기 위해 해당 자리 표시자 위에 커서를 놓으면 적용 가능한 길이, 폭, 높이 및 반지름 치수로 자리 표시자 대상이 표시됩니다. 이러한 치수를 편집하려면 Factory 특성 검색기를 열고 자산을 클릭합니다. 또한 검색기에서 자산 태그 및 확장 태그 정보를 추가할 수 있습니다.
자산이 완성되면 대치 기능을 사용해 자리 표시자를 최종 자산으로 바꿉니다.
