나만의 방법 찾기

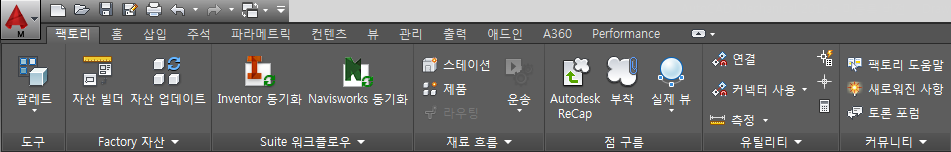

Factory Design Utilities 사용자 인터페이스는 Factory 탭에 있으며 도구, Factory 자산, Suite 워크플로우, 재료 흐름, 점 구름, 유틸리티 및 커뮤니티라는 패널과 함께 펼쳐져 있습니다. Factory 패널과 표준 AutoCAD 패널을 합치면 기본 Factory 작업 환경이 됩니다.

다수의 AutoCAD Factory 사용자 인터페이스 도구가 아래에 설명되어 있습니다.

AutoCAD Factory Design Utilities

AutoCAD Factory Design Utilities와 연관된 팔레트로는 자산 검색기, 블록 검색기, 재료 흐름, Factory 특성이라는 네 개의 팔레트가 있습니다. 이러한 팔레트는 브라우저 영역을 공유하며 표준 크기조절 방법을 사용하여 조정 가능합니다. 브라우저는 다른 위치에 고정하거나 응용프로그램 프레임에서 떼어내 부동 상태로 만들 수 있습니다.

Factory 자산 패널

Factory 자산 도구를 사용하면 자산을 작성, 편집 및 업데이트할 수 있습니다.

  • 자산 빌더 - 2D 블록에서 AutoCAD Factory 자산을 작성하고, 작성한 자산에 3D 객체를 연관시키고, 작성한 자산의 방향을 정의할 수 있습니다. 자산을 로컬 자산으로 또는 클라우드에 게시할 수 있습니다. 그런 다음 AutoCAD 배치가 Inventor Factory 또는 Navisworks Factory로 동기화되면 객체의 3D 표현이 나타납니다.
  • 자산 업데이트 - 현재 자산 데이터로 오래된 자산을 업데이트합니다.
  • 배치 분해 - 내포된 블록 내에 포함된 자산을 편집할 수 있도록 내포된 블록을 분해합니다.
  • 배치 게시 - DWG 파일에 포함된 블록에서 자산을 작성합니다.
  • 특성 내보내기 - 활성 배치에 배치된 자산의 특성 정보를 내보냅니다. 다른 시스템에서 사용할 수 있도록 특성은 .xls 파일 형식으로 내보냅니다.
  • Factory 자산 창고 - 클라우드 기반 자산을 업로드, 게시, 공유 및 관리할 수 있는 웹 기반 응용프로그램에 액세스합니다.

Suite 워크플로우 패널

이 패널의 도구를 사용하면 2D AutoCAD 도면과 Inventor Factory 및 Navisworks Factory 3D 배치 간의 양방향 연관 링크를 작성할 수 있습니다. 배치 동기화라는 링크를 사용하면 Inventor 또는 Navisworks와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다.

이 패널에는 Autodesk Process Analysis 360 웹 기반 프로세스 모델링 도구를 여는 프로세스 작성 명령이 있습니다. 이 도구를 사용하면 제안된 조립품 라인, 공장 또는 산업 기계의 기능 모형을 빨리 작성할 수 있습니다. 그런 다음 해당 작업을 시뮬레이션하여 잠재적 장애물을 식별하고 성능을 최적화할 수 있습니다.

재료 흐름 패널

재료 흐름 도구를 사용하면 시설에서 제조할 제품, 공정이 발생하는 스테이션, 스테이션 간의 루트를 정의할 수 있습니다. 배치가 준비되면 운송 비용, 기계 활용도 및 전력 소모량을 분석할 수 있습니다. 또한 분석 결과 보고서를 생성하여 여러 가지 시나리오를 비교하고 문서화할 수 있습니다. 배치 상태가 사용자의 요구 사항에 부합되면 해당 배치를 Inventor Factory로 전송하여 3D 자산으로 채워지는 2D 중첩이 되도록 합니다.

  • 가져오기 - Factory 배치와 관련된 변수 정보를 생성하는 스프레드시트 데이터를 가져올 수 있습니다.
  • 내보내기 - 스프레드시트 형식의 배치 변수 정보를 저장 및 공유할 수 있습니다.

점 구름 패널

이러한 도구를 사용하여 점 구름 데이터를 도면으로 통합할 수 있습니다.

  • Autodesk ReCap - ReCap을 실행하여 스캔을 색인화하고 점 구름 프로젝트 파일을 작성 및 편집합니다.
  • 부착 - 점 구름 스캔 및 프로젝트 파일을 도면에 부착합니다.
  • 실제 뷰 - 점 구름 레이블 및 표시기 화면표시를 제어합니다.

유틸리티 패널

유틸리티 패널에는 MEASUREGEOM, ID, QUICKCALC 등 친숙한 AutoCAD 명령 모음이 갖추어져 있습니다. 또한 AutoCAD Factory에만 적용되는 연결 명령이 있습니다. 이 명령은 자산에서 사용되지 않은(미사용) 커넥터를 선택하여 Factory 자산을 연결합니다.

커뮤니티 패널

커뮤니티 패널에서는 AKN(Autodesk Knowledge Network), 토론 포럼 및 비즈니스 관련 소셜 미디어 사이트(유용한 비디오를 살펴보거나 정보를 공유하거나 생소한 Factory 문제에 대한 지원을 구할 수 있음)에 편리하게 액세스할 수 있습니다.
  • Factory 도움말 - 제품과 함께 제공되는 AutoCAD Factory 도움말 문서를 엽니다.
  • 새로워진 사항 - 사용 중인 Autodesk Factory Design Utilities의 새 기능에 대한 정보를 표시합니다.
  • 토론 포럼 - 온라인에서 진행되는 Factory 관련 토론 항목으로 직접 안내합니다.
  • YouTube - Autodesk Factory Design Suite YouTube 채널의 개요 및 단계별 비디오에 연결할 수 있습니다.
  • 아이디어 공유 - IdeaStation에 액세스할 수 있습니다. 여기에서 Factory Design Suite 개선 방법에 대한 아이디어를 Factory 개발 팀과 공유할 수 있습니다.
