AutoCAD Factory Design Utilities에서는 Factory 바닥 배치에 최적화된 환경과 설계 도구를 제공합니다. 이러한 유틸리티를 사용하여 기존 DWG 시설 배치를 열어 Factory 정보를 도면에 추가할 수 있습니다. 그런 다음 Factory 도면을 사용하여 Inventor Factory에서 3D 배치를 채울 수 있습니다.

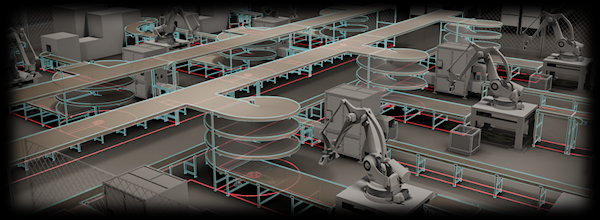

2D 팩토리 배치
2D 팩토리 배치는 공장, 창고 또는 사무실 환경에 대한 DWG 모형입니다. 그 규모와 복잡한 정도는 작업 셀에서부터 전체 팩토리에 이릅니다. 배치에는 벽, 기둥 및 유틸리티 등의 빌딩 요소가 포함됩니다. 장치의 각 부품을 배치하고 각 제품의 라우팅 경로를 작성할 수 있습니다.
AutoCAD Factory Design Utilities를 사용하면 Factory 배치에 정보를 추가할 수 있습니다. 이러한 정보는 기존 시설 배치나 새로운 파일에 추가될 수 있습니다. 그 밖의 데이터에서는 배치를 분석하거나, 보고서를 생성하거나 Inventor Factory에서 3D 자산으로 팩토리 배치를 자동으로 채우는 데 필요한 정보를 제공합니다.
일반적인 워크플로우는 다음과 같습니다.
- 단순한 배치(예: 직사각형 모양)를 작성하고 스테이션 정보를 지정합니다.
- 정의된 스테이션을 사용하여 제조되는 제품을 작성합니다.
- 스테이션을 통과하는 제품 라우팅을 작성합니다.
- 2D DWG 팩토리 배치로 저장합니다.
- Navisworks 동기화 명령을 사용하여 Navisworks Factory로 가져오거나, Inventor 동기화 또는 Inventor Factory DWG에서 새 배치 명령을 사용하여 Inventor Factory로 가져와 3D 자산으로 채웁니다. 2D 자산 및 체인 가능한 자산이 DWG 배치에 존재하는 경우 Inventor에서 열릴 때 자동으로 이와 대등한 3D 자산으로 바뀝니다.
Suite 워크플로우
AutoCAD Factory에서는 AutoCAD 2D 도면과 Inventor Factory 및 Navisworks Factory 3D 배치 간의 연관 링크를 작성할 수 있는 다양한 Suite 워크플로우 도구를 제공합니다. 배치 동기화라는 링크를 사용하면 Inventor 또는 Navisworks와 AutoCAD Architecture 또는 AutoCAD Mechanical 간에 연결할 수 있습니다. AutoCAD Factory에서 Navisworks Factory로의 링크는 단방향 전용이지만 AutoCAD Factory와 Inventor Factory 간의 링크는 양방향입니다.
Suite 워크플로우 명령은 다음과 같습니다.
- Inventor 동기화 - Inventor를 시작한 다음 열린 2D 도면을 바탕으로 3D 팩토리 배치를 작성합니다.
- Inventor에서 작성 - 기존 3D Factory 배치를 바탕으로 새 2D AutoCAD 도면을 작성합니다.
- Inventor에서 업데이트 - 3D Inventor Factory 배치의 변경 사항이 2D AutoCAD 도면에 복제됩니다.
- Inventor와의 링크 끊기 - AutoCAD와 Inventor 배치 간의 연결 링크를 끊습니다.
- Navisworks 동기화 - Navisworks를 시작한 다음 열린 2D 도면을 바탕으로 3D Factory 배치를 작성합니다.
- 프로세스 작성 - 시뮬레이션을 실행하여 성능을 최적화할 수 있는 Process Analysis 360 웹 기반 프로세스 모델링 도구를 엽니다.
