스냅 유형을 설정하거나 해제하여 팩토리 배치에 구성요소를 손쉽게 배치할 수 있습니다.
액세스:
팩토리 탭
옵션 패널 스냅 유형
을 클릭합니다
| 바닥으로 스냅 | 이 상자를 선택하면 배치의 바닥으로 스냅이 설정됩니다. 기본적으로 이 옵션은 사용됩니다. 팁: 자산을 끌 때는 F8 키를 눌러 바닥으로 스냅 설정을 일시적으로 해제합니다.
|

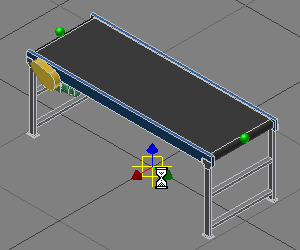

| 그리드로 스냅 | 이 상자를 선택하면 배치 바닥의 그리드 선으로 스냅할 수 있는 기능이 설정됩니다. 팩토리 옵션 대화상자의 그리드 스냅 공차는 마우스 포인터에서 스냅을 사용할 그리드 점까지의 거리를 정의합니다. 기본적으로 이 값은 25픽셀로 설정됩니다.  |

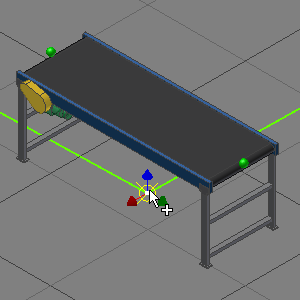

| 스케치로 스냅 | 이 상자를 선택하면 바닥에 배치된 스케치된 도면요소로의 스냅이 설정됩니다. 스케치된 도면요소로 스냅할 때 끝점, 중간점 및 스케치된 도면요소에 있는 다른 모든 점이 인식되어 구성요소 배치를 도와줍니다. 팩토리 옵션 대화상자의 Inventor 형상 스냅 공차는 마우스 포인터에서 스냅을 사용할 스케치된 도면요소에 있는 점까지의 거리를 정의합니다. 기본적으로 이 값은 5픽셀로 설정됩니다.  |

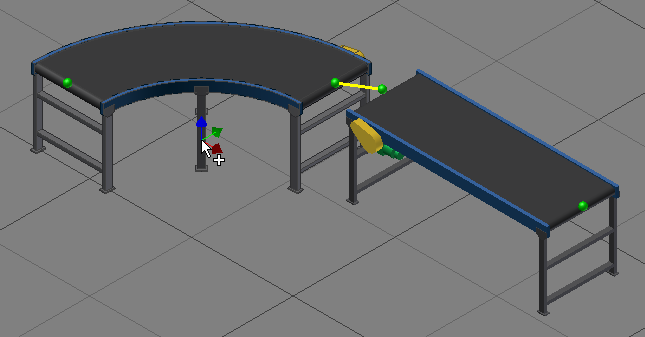

| 커넥터로 스냅 | 이 상자를 선택하면 자산에 설정된 커넥터 점으로 스냅할 수 있는 기능이 설정됩니다. 기본적으로 이 옵션은 사용됩니다. 팩토리 옵션 대화상자의 커넥터 스냅 공차 값은 마우스 포인터에서 스냅을 사용할 커넥터까지의 거리를 정의합니다. 기본적으로 커넥터 스냅 공차 값은 25픽셀로 설정됩니다. 커넥터 스냅 미리보기 공차는 러버 밴드의 길이를 제어합니다.  |
| 표면으로 스냅 | 이 상자를 선택하면 팩토리 배치에 배치된 자산의 표면으로 스냅할 수 있는 기능이 설정됩니다. 기본적으로 이 옵션은 사용되지 않습니다. 팩토리 옵션 대화상자의 Inventor 형상 스냅 공차는 마우스 포인터에서 스냅을 사용할 자산 표면에 있는 점까지의 거리를 정의합니다. 기본적으로 이 값은 5픽셀로 설정됩니다.  |
| 꼭지점 또는 모서리로 스냅 | 이 상자를 선택하면 팩토리 배치에 있는 기존 자산의 꼭지점 또는 모서리에 자산을 스냅할 수 있는 기능이 설정됩니다. 기본적으로 이 옵션은 사용되지 않습니다. 팩토리 옵션 대화상자의 Inventor 형상 스냅 공차는 마우스 포인터에서 스냅을 사용할 자산 꼭지점 또는 모서리에 있는 점까지의 거리를 정의합니다. 기본적으로 이 값은 5픽셀로 설정됩니다.  |
| DWG 중첩으로 스냅 | 이 상자를 선택하면 DWG 중첩의 2D 도면 객체로 스냅할 수 있는 기능이 설정됩니다. 끝점, 중간점 및 도면요소에 있는 모든 점이 허용되는 선택점입니다. 팩토리 옵션 대화상자의 Inventor 형상 스냅 공차는 마우스 포인터에서 스냅을 사용할 2D 도면 객체에 있는 점까지의 거리를 정의합니다. 기본적으로 이 값은 5픽셀로 설정됩니다.  |
| 트레일 선으로 스냅 | 이 상자를 선택하면 점 또는 꼭지점의 가상 교차점으로 스냅할 수 있는 기능이 설정됩니다. 트레일 선은 자산을 보다 정확하게 배치하기 위해 위치 조정 명령과 함께 사용됩니다. 기본적으로 이 옵션은 사용됩니다. 팩토리 옵션 대화상자의 트레일 선 스냅 공차는 마우스 포인터에서 스냅을 사용할 트레일 선에 있는 점까지의 거리를 정의합니다. 기본적으로 이 값은 25픽셀로 설정됩니다. |
| 점 구름으로 스냅 | 이 상자를 선택하면 점 구름에서 선택한 점으로 스냅하는 기능을 사용할 수 있습니다. 그런 다음 위치 조정 명령을 사용하면 자산 상대 점 구름을 기준으로 자산을 좀 더 정확하게 배치할 수 있습니다. 기본적으로 이 옵션은 사용되지 않습니다. 팩토리 옵션 대화상자의 Inventor 형상 스냅 공차는 마우스 포인터에서 스냅을 사용할 클라우드에 있는 점까지의 거리를 정의합니다. 기본적으로 이 값은 5픽셀로 설정됩니다. |
